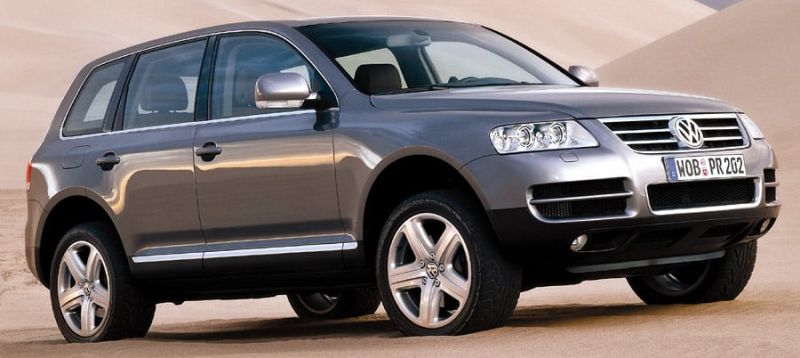

VCDS aanpassingen specifiek voor de Volkswagen Touareg  chassiscode [7L]
7L: 2003-2006   7P: 2010-2018   CR: 2018-heden
Let op het verschil tussen modeljaar en bouwjaar.

Reken je niet te vroeg rijk. De mogelijkheid moet wel aanwezig zijn in de regelmodule die in jouw auto zit.
Let op:  niet alle mogelijkheden zijn in elk land wettelijk toegestaan.
Let op:  voor de betreffende Regelmodule moet de juiste Labelfile aanwezig zijn.

Doe jezelf  (en Ross-Tech en Priemus en rCs en mij)  een plezier en lees dit even.
Het kan veel tijd en ergernis voorkomen, omdat er vaak vergissingen worden gemaakt bij dit soort aanpassingen.


klik

Aanhanger herkenning

  1. [69-Aanhangerfunctie]
  2. [Hercoderen-07]
  3. Onderdeelnummer: 7L0-907-383-L:  000000?  1= rest van de wereld, 2= Noord Amerika (USA+Canada), 3= Australië
  4. Onderdeelnummer: 7L0-907-383-N:  00116383= rest van de wereld, 0016386= Noord Amerika (USA+Canada), 0016387= Australië

Achterklep

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 27]  0= niet actief, 1= actief, 2= Auto-Lock (vanaf 15 kmh, bij verwijderen sleutel ontgrendeld, 3= Auto-Lock

Achteruitrij-Camera

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, als de codering wordt aangepast, zelfs als de bestaande codering wordt bevestigd, dan moet de achteruitrij-camera opnieuw gecalibreerd worden. Is geen leuk werk. De dealer vraagt er honderden euro's voor.

  1. [6C-Achteruitrij.Cam.]
  2. [Hercoderen-07]
  3. ?xx0xxx  fabrikant  0= Volkswagen, 2= Bentley
  4. x?x0xxx  Land  0= rest van de wereld, 1= Noord Amerika
  5. xx?0xxx  Uitvoering  0= basis, +1= met aanhanger, +2= optisch parkeerhulp (niet voor de Touareg)
  6. xxx0?xx  Hoogte van de camera  0= 970mm, 1= 985mm, 2= 1000mm, 3= 1015mm, 4= 1030mm, 5= 1045mm, 6= 1060mm, 7= 1075mm
  7. xxx0x??  Model  01= Touareg, 02= bentley Continental GT (3W3), 03= Bentley Continental Flying Spur (3W2), 06= VW Passat Limousine (3C2/362), 07= VW Passat Variant (3C5/365), 08= VW Passat CC (357), 10= VW Tiguan (5N), 11= Seat Alhambra (71) / VW Sharan (7N), 15= VW Transporter/Multivan (7E/7F), 17= VW Amarol (2H)

Alarmhoorn

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Beïnvloedt soort toon, tijdsduur en volume.
Pas op, de wetgeving hiervoor is niet in alle landen gelijk.

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 11]  knipperlichten en/of alarmhoorn;  1= rest van de wereld, 2= Duitsland, 3= groot Brittanië, 4= leeg

Alarmsysteem
DWA = Diebstal Warn Anlage

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, de wetgeving hiervoor is niet in alle landen gelijk.

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 10]  knipperlichten en/of alarmhoorn;  0= alles uit, 1= knipperlichten, 2= alarmhoorn, 3= knipperlichten + alarmhoorn

Alarmsysteem vertragen

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 26]  alarmsysteem vertragen als de deur met een sleutel wordt geopend;  0= uitgeschakeld, 1= ingeschakeld

Autobaan knipperen

  1. [09-Boordnet]
  2. [Aanpassen-10]
  3. [Kanaal 01]  (bij oudere modellen (7LA) kan het Kanaal 02 zijn);  default is 3; aanpassen naar wens (1 t/m 5)

Brandstof tank, verbruik aanpassen

  1. [17-Instrumenten]
  2. [Aanpassen-10]
  3. [Kanaal 03]  standaardwaarde is 100, bereik is 85-125, stapgrootte is 1%

Brandstof tank, weergave aanpassen

  1. [17-Instrumenten]
  2. [Aanpassen-10]
  3. [Kanaal 30]  standaardwaarde is 128, minimaal 108 (-5 liter), maximaal 148 (+ 5 liter), stapgrootte 1

Comfort knipperen

Zie 'Aurobaan knipperen'

Dagrij-verlichting

  1. [09-Boordnet]
  2. [Hercoderen-07] longcoding
  3. [Byte 00]  [Bit 0]  indien niet geactiveerd dan is de dagrijverlichting mbv de MFA aan- en uit te zetten;  indien wel geactiveerd dan is de dagrijverlichting permanent

Deuren comfort-bediening

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 25]  0= uitgeschakeld, 1= ingeschakeld

Deur, enkele deur openen

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 01]  'één deur openen'  0= niet actief, 1= wel actief

Deuren, auto-lock

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 02]  deuren worden vergrendeld vanaf 15 kmh;  0= niet actief, 1= wel actief

Deuren, auto-unlock

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 03]  deuren worden ontgrendeld als de sleutel uit het contactslot wordt gehaald;  0= niet actief, 1= wel actief

Deuren ontgrendelen mbv de afstandsbediening

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, de wetgeving hiervoor is niet in alle landen gelijk.

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 05]  knipperlichten en/of alarmhoorn;  0= alles uit, 1= knipperlichten, 2= alarmhoorn, 3= knipperlichten + alarmhoorn

Deuren ontgrendelen mbv Kessy

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, de wetgeving hiervoor is niet in alle landen gelijk.

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 04]  knipperlichten en/of alarmhoorn;  0= alles uit, 1= knipperlichten, 2= alarmhoorn, 3= knipperlichten + alarmhoorn

Deuren ontgrendelen mbv sleutelschakelaar

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, de wetgeving hiervoor is niet in alle landen gelijk.

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 06]  knipperlichten en/of alarmhoorn;  0= alles uit, 1= knipperlichten, 2= alarmhoorn, 3= knipperlichten + alarmhoorn

Deuren vergrendelen mbv de afstandsbediening

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, de wetgeving hiervoor is niet in alle landen gelijk.

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 08]  knipperlichten en/of alarmhoorn;  0= alles uit, 1= knipperlichten, 2= alarmhoorn, 3= knipperlichten + alarmhoorn

Deuren vergrendelen mbv Kessy

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, de wetgeving hiervoor is niet in alle landen gelijk.

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 07]  knipperlichten en/of alarmhoorn;  0= alles uit, 1= knipperlichten, 2= alarmhoorn, 3= knipperlichten + alarmhoorn

Deuren vergrendelen mbv sleutelschakelaar

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, de wetgeving hiervoor is niet in alle landen gelijk.

  1. [46-Comfortsysteem]
  2. [Aanpassen-10]
  3. [Kanaal 09]  knipperlichten en/of alarmhoorn;  0= alles uit, 1= knipperlichten, 2= alarmhoorn, 3= knipperlichten + alarmhoorn

Kompas-verlichting

Bij oudere modellen is de defaut waarde 6, dat is (x5) 30 seconden. Bij waarde 0 blijft de verlichting branden zolang de sleutel in het contactslot zit.

  1. [6E-Bed. Paneel Dak]
  2. [Aanpassen-10]
  3. [Kanaal 01]  stel gewenste waarde in

Land-instelling

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] Pas op, want hiermee kun je functies activeren die niet in elk land zijn toegestaan.

  1. [17-Instrumenten]
  2. [Hercoderen-07]
  3. xxxx?xx  waarbij de ? veranderd moet worden;  0=Duitsland, 1=Europa, 2=USA, 3=Canada, 4=Groot Gritannië, 5=Japan, 6=Saudi Arabë, 7=Australië

Navigatie, spraakbediening van de RNS510
vanaf FW 2660

  1. [37-Navigatie]
  2. [Hercoderen-07] longcoding
  3. [Byte 07]  [Bit 1]  niet aankruisen
  4. [Byte 07]  [Bit 2]  niet aankruisen
  5. [Byte 07]  [Bit 3]  niet aankruisen
  6. RNS510 resetten (beiden knoppen links van de DVD ingang + geheel rechtse knop (Info/Luidspreker/Micr-Taste) gelijktijdig indrukken totdat het beeldscherm zwart wordt

Niveau-regeling

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L]    bron Ross-Tech

Voorwaarden:

  1. versnelling op 'Park' of 'Neutral'
  2. motor draait stationair
  3. alle deuren moeten gesloten zijn en blijven (laptop dus buiten de auto bedienen)
  4. de procedure moet tot het einde ten uitvoering worden gebracht, niet onderweg afbreken dus

Af-fabriek instelling (afstand tussen centrum van het wiel en de onderkant van de (buitenkant)wielkast):

  • Audi A6 [4F], standaard:  voor en achter 402 mm
  • Audi A6 [4F], sport:  voor en achter ??? mm
  • Audi A8 [4E], standaard:  voor 416 mm, achter 398 mm
  • Audi A8 [4E], sport:  voor 396 mm, achter 378 mm
  • Audi Q7 [4L], standaard:  voor 465 mm, achter 449 mm
  • Audi Allroad [4B], standaard:  voor ??? mm, achter ??? mm
  • VW Phaeton RoW (Rest of World),  voor 407 mm, achter 401 mm
  • VW Phaeton NAR (North America Region),  voor 417 mm, achter 411 mm
  • VW Tourag [7L], standaard:  voor 497 mm, achter 502 mm
  • VW Tourag [7L], offroad:  voor 488 mm, achter 498 mm

Procedure:

  1. [34-Niveauregeling]
  2. [Security Toegang-16]
  3. voer code '31564' in
  4. [Aanpassen-10]
  5. [Kanaal 01]  voor-wiel links
  6.     druk op 'lezen' en wacht, de auto beweegt op en neer en zal na ca. 2 min. in een positie blijven staan
  7.     nu met een meetlat de afstand meten tussen het centrum van het wiel en de onderkant van de (buitenkant)wielkast;  deze waarde in millimeters opslaan en saven
  8. [Kanaal 02]  voor-wiel rechts  idem, maar beweegt niet op en neer
  9. [Kanaal 03]  achter-wiel links  idem, maar beweegt niet op en neer
  10. [Kanaal 04]  achter-wiel rechts  idem, maar beweegt niet op en neer
  11. [Kanaal 05]  bevestiging van de actie  voer waarde '1' in en opslaan

Nu is de carrosseriehoogte gecalibreerd.
Voer je grotere waardes in (bv. 10mm groter) dan zal de auto 10mm lager komen te liggen. Voor kleinere waarden geldt het omgekeerde.

Parkeerhulp, volume aanpassen

  1. [76-Parkeerhulp]
  2. [Aanpassen-10]
  3. [Kanaal 01]  volume van de parkeerhulp aan de voorkant  bereik 0-?? (75 is het proberen waard)
  4. [Kanaal 02]  volume van de parkeerhulp aan de achterkant  bereik 0-?? (75 is het proberen waard)

Portieren

Zie 'Deur'

Remblok-slijtage-indicator

  1. [17-Instrumenten]
  2. [Hercoderen-07]
  3. xx??xxx  waarbij de ?? veranderd moet worden;  van dit getal 1 aftrekken dan is de remblok-slijtage-indicator ge-deactiveerd;   bv.: '0007101' = remblok-slijtage-indicator actief en wis-was systeem actief; '0007101' = remblok-slijtage-indicator niet actief, veiligheidsgordel en wis-was wel actief

RNS510 Hidden-Menu vrijschakelen

  1. [37-Navigatie]
  2. [Aanpassen-10]
  3. [Kanaal 50]  0=niet actief; 1=actief
  4. RNS510 resetten (beiden knoppen links van de DVD ingang + geheel rechtse knop (Info/Luidspreker/Micr-Taste) gelijktijdig indrukken totdat het beeldscherm zwart wordt
  5. druk circa 20 seconden op de knop 'Setup', daarna is er info te vinden over de Hardware, Software en Navilaarten etc.
  6. er zijn altijd 3 stappen zichtbaar, afhankeijk van de software versie is er verschillende info te zien

RNS510, uiterlijk veranderen

  1. [37-Navigatie]
  2. [Hercoderen-07] longcoding
  3. [Byte 07]  [Bit 4 en 5]  dropdown menu:  default = Premiun, optie = Skyline, optie = Sportline
  4. RNS510 resetten (beiden knoppen links van de DVD ingang + geheel rechtse knop (Info/Luidspreker/Micr-Taste) gelijktijdig indrukken totdat het beeldscherm zwart wordt

Service-interval

Vanaf versie 7.04 kan VCDS dat zelf allemaal uitzoeken en resetten ("SRI Reset"), mits in [17-Instrumenten] - [Meetwaardeblokken-08] de juiste labelfile aanwezig is

Service-interval

  1. [17-Instrumenten]
  2. [Aanpassen-10]
  3. [Kanaal 02]  0 = service interval terugzetten als de service is uitgevoerd

Standverwarming resetten na een fout

  1. [18-Extr./Voor-Verw.]
  2. [Aanpassen-10]
  3. [Kanaal 03]  als de waarde op '0' staat dan een '1' invoeren en accepteren, daarna is de stanverwarming weer ontgrendelt en springt de waarde weer op '0'

Stoel bijrijder

    De stoel van de bijrijder schuif dan terug en achterover bij het open van de bijrijdersdeur. De stoel schuift weer terug in de memory-positie als de sleutel in het contactslot zit en de bijrijders-deur gesloten is.

  1. [06-Stoelverst, R]
  2. [Aanpassen-10]
  3. (Kanaal 60)- verander de waarde van 0 naar 1.

Stuur-verwarming

    Stuur-verwarming kan voor niet al te veel geld worden aangebracht en moet dan worden gecodeerd. Voorwaarden: 1) verwarmbaar stuur (modellen vanaf 2008/2009 hebben dat vermoedelijk); 2) de juiste Stuurwiel Module (7L6 953 549 G); 3) sleepringen met alle contacten (moeten w.s. apart worden gemonteerd). 4) NB: moet door de dealer uitgevoerd worden omdat de airbag gedemonteerd wordt.

  1. [09-Boordnet]
  2. [Hercoderen-07]
  3. er staat een 7-cijferig getal: 00xx?xx; waarbij de ? staat voor: 0) geen stuurwielverwarming; 2) stuurwielverwarming; 3) stuurwielverwarming met knop (achter het stuur)
    wanneer de '2' gecodeerd wordt verschijnt na het drukken op die knop het groene stuurwielverwarmings-symbool in de MFA; wanneer er geen verwarmbaar stuur gemonteerd is wordt er dan een foutcode in de Module gezet.

Taal

Toepasbaar op VW Phaeton [3D], VW Touareg [7L], Audi A6 [4F], Audi A8 [4E], Audi Allroad [4B], Audi Q7 [4L] In combinatie met de navi kan hier de taal worden ingesteld.

  1. [17-Instrumenten]
  2. [Hercoderen-07]
  3. [Kanaal 04]  00001=Duits, 00002=Engels, 00003=Frans, 00004=Italiaans, 00005=Spaans, 00006=Portugees, 00007=geen tekst (alleen symbolen, 00008=Tsjechisch

Telefoon, spraakbediening

Hier wordt de spraakbediening van de PFSE-module ge-deactiveerd en de stertoets op het stuur vastgelegd voor spraak. Dit is nodig OM met een nieuwere FW (vanaf 2660) van de RNS510 de spraakbediening van de RNS510 te activeren. Alle spraakopdrachten lopen dan via de RNS510 (natuurlijk ook de telefoon).

  1. [77-Telefoon]
  2. [Hercoderen-07]
  3. verander 0020041 in 0026041  bij de originele PFSE-module 5N0 035 730 B
  4. sluit nu de auto af en wacht minimaal 15 minuten totdat de CANbus is afgesloten (die dan de veranderingen overneemt)

Veiligheidsgordel

  1. [17-Instrumenten]
  2. [Hercoderen-07]
  3. xx??xxx  waarbij de ?? veranderd moet worden;  van dit getal 2 aftrekken dan is de veiligheidsgordel-waarschuwing ge-deactiveerd

Verlichting
automatisch aangaan aanpassen

  1. [68-Ruitenwisser ]
  2. [Hercoderen-07]
  3. in het Drop-Down-Menu kies je 'RLS'
  4. kies dan 'lange codering'
  5. [Byte 00]  [Bit 3-4]  60% is een mooie keuze

Verlichting: autobaan-verlichtingLicht aan vanaf 140 kmh

  1. [68-Ruitenwisser ]
  2. [Hercoderen-07]
  3. in het Drop-Down-Menu kies je 'RLS'
  4. kies dan 'lange codering'
  5. [Byte 00]  [Bit 0]  (de)-activeren

Verlichting: regen-verlichting

  1. [68-Ruitenwisser ]
  2. [Hercoderen-07]
  3. in het Drop-Down-Menu kies je 'RLS'
  4. kies dan 'lange codering'
  5. [Byte 00]  [Bit 1]  (de)-activeren

Wis-Was regeling
SRA = Scheinwerfer Reinigungs Anlage

  1. [09-Boordnet]
  2. [Aanpassen-10]
  3. [Kanaal 04]  vertragingstijd totdat de pomp werkt  waarde met 12.5 vermenigvuldigen is de tijd in milliseconden
  4. [Kanaal 05]  tijd dat de pomp werkt  waarde met 12.5 vermenigvuldigen is de tijd in milliseconden

Wis-Was regeling, niveau-waarschuwing

  1. [17-Instrumenten]
  2. [Hercoderen-07]
  3. xx??xxx  waarbij de ?? veranderd moet worden;  van dit getal 4 aftrekken dan is de waarschuwing voor lage waterstand in de wis-was-regeling ge-deactiveerd;
    0007101: remblokslijtage en veiligheidsgordel en wis-was regeling actief; 0003101: wis-was regeling niet actief, remblokslijtage en veiligheidsgordel wel actief

Heeft u voor dit auto-model een uitbreiding of verbetering dan hoor ik dat graag.
Uw bijdrage zal met bronvermelding worden geplaatst.

Deze pagina is voor het laatst bijgewerkt op 12 juli 2013.
