OBD aansluiting model platform chassis-code bouwjaar
Op deze pagina staan alleen de modellen waarin je de OBD aansluiting kunt verwachten (vanaf ca. 1990).
Vehicle Connector Location/Access. Consistency of Location - The vehicle connector shall be located in the passenger compartment in the area bounded by the driver's end of the instrument panel to 300mm beyond the vehicle centerline, attached to the instrument panel, and accessible from the driver's seat. The preferred location is between the steering column and the vehicle centerline. The vehicle connector shall be mounted to facilitate mating and unmating.
| Audi | Bentley | Donkervoort | KTM | Multicar | Seat | Skoda | Spyker | Volkswagen |
| Audi | ||||
| model | platform |  DLC = Data Link Connector |
||
| |
2x2 aansluiting; waterdichte compartiment, onder de linker ruitenwisser |
|||
tussen de motorkap-ontgrendeling en het koppelingspedaal foto: Yoeri |
||||
in het dashboard, bij de pedalen, achter een klepje |
||||
- voor modeljaar 2000: middenconsole, onder de asbak |
||||

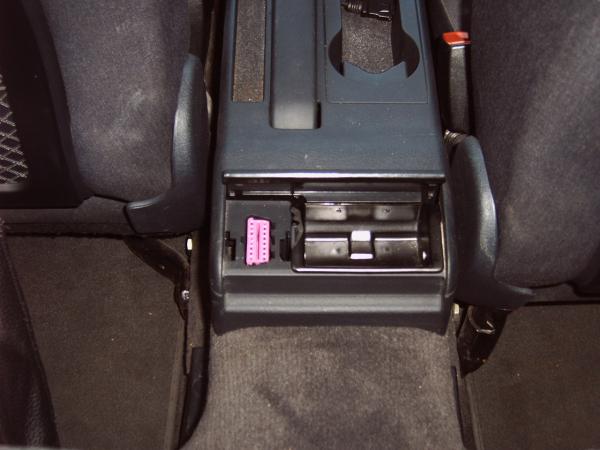

achterin de middenconsole, naast de asbak, achter een klepje |
||||

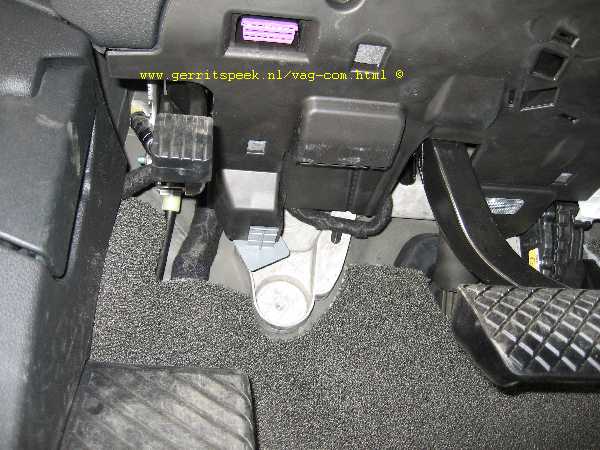

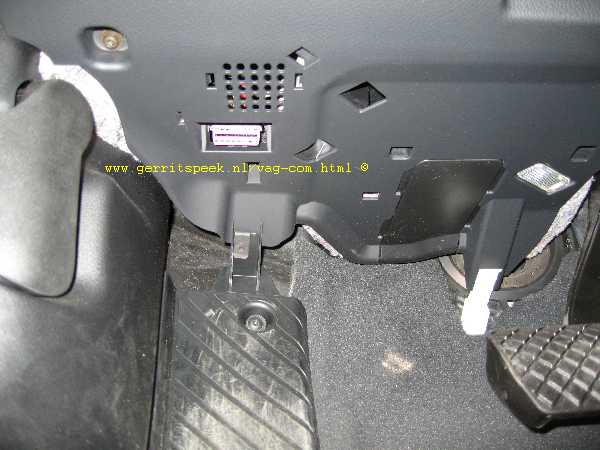

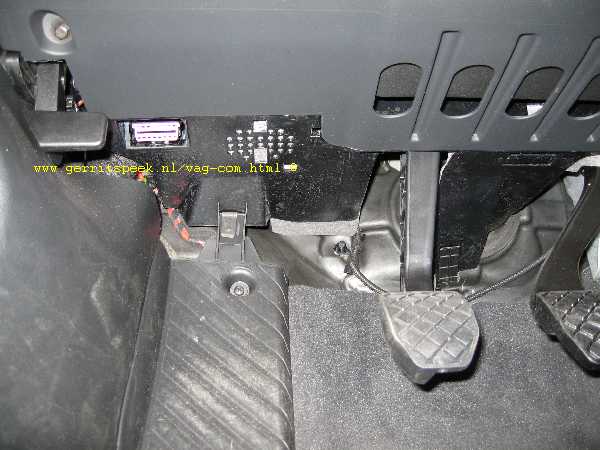

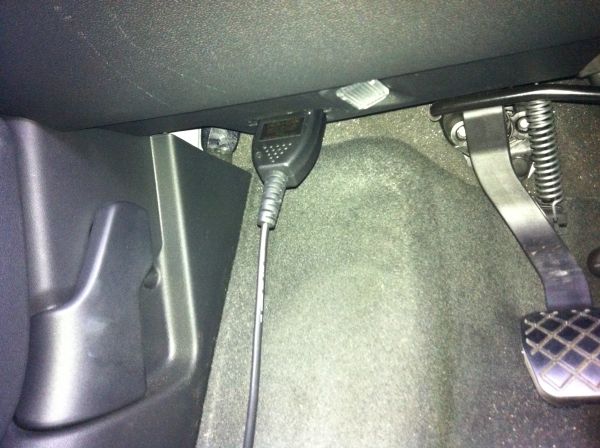

voetenruimte bestuurder, tussen de voetensteun en opener motorkap foto: GS |
||||

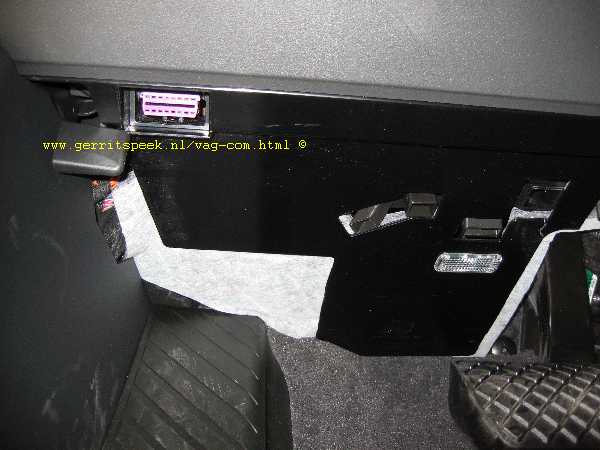

voetenruimte bestuurder, tussen de voetensteun en opener motorkap foto: GS |
||||
2x2 aansluiting, in de relaiskast 1 in de waterdichte doos |
||||
middenconsole, onder de asbak |
||||
| onder het dashboard | ||||
voetenruimte bestuurder foto: GS |
||||
achterin de middenconsole, naast de asbak, achter een klepje |
||||

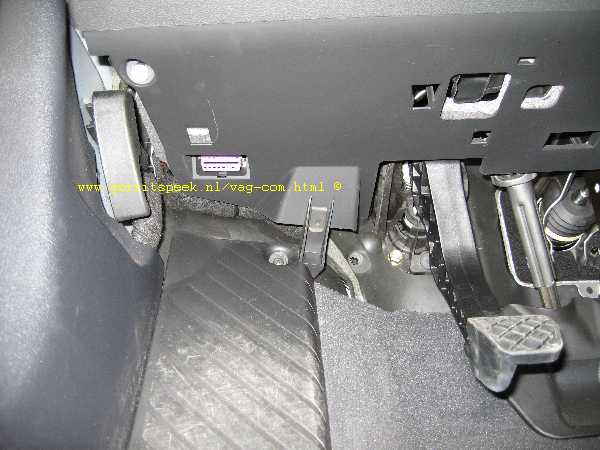

voetenruimte bestuurder, tussen de voetensteun en opener motorkap foto: GS |
||||
voetenruimte bestuurder, tussen de voetensteun en opener motorkap foto: GS |
||||
| onder het dashboard | ||||
- voor modeljaar 2000: middenconsole, onder de asbak |
||||
- voor modeljaar 2000: middenconsole, onder de asbak |
||||
achterin de middenconsole, naast de asbak, achter een klepje |
||||

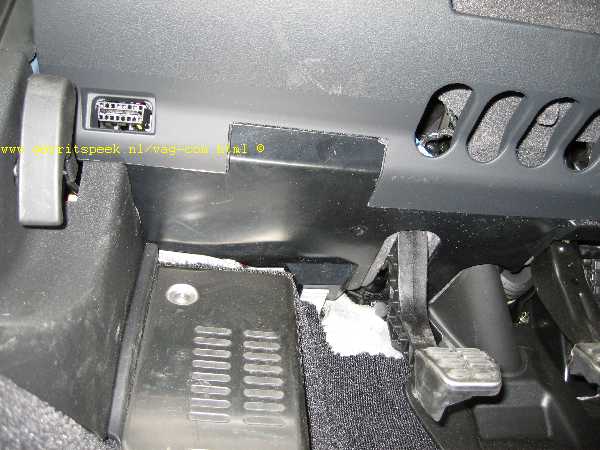

voetenruimte bestuurder, tussen de voetensteun en opener motorkap foto: GS |
||||
voetenruimte bestuurder, tussen de voetensteun en opener motorkap foto: GS |
||||
2x2 aansluiting, in de relaiskast 1 in de waterdichte doos |
||||
middenconsole, onder de asbak |
||||
| Bentley | |||
| model | DLC = Data Link Connector |
||
| Donkervoort | |||
| model | DLC = Data Link Connector |
||
Een Donkervoort van ≥ bouwjaar 2000 (?) kan met VCDS worden uitgelezen, er ligt per slot van rekening een Audi motor in. |
|||
| KTM | |||
| model | DLC = Data Link Connector |
||
| heeft speciale KTM adapter nodig en alleen de motor kan gediagnosticeerd worden | |||
| Multicar | |||
| model | DLC = Data Link Connector |
||
| alleen de motor kan gediagnosticeerd worden | |||
| Seat | |||
| model | DLC = Data Link Connector |
||

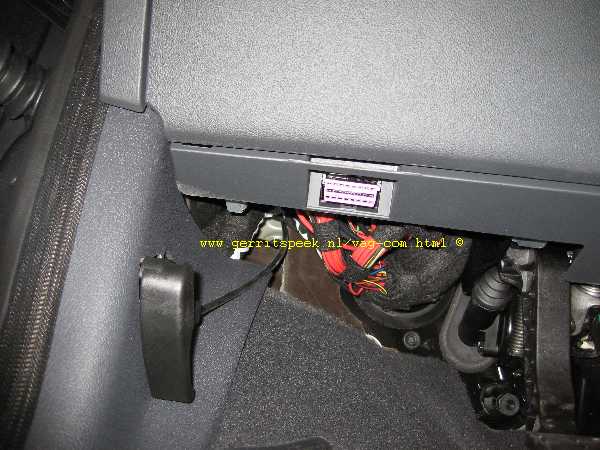

- voor modeljaar 2001: asbak verwijderen - vanaf modeljaar 2001: voetenruimte bestuurder foto: GS |
|||
links naast het stuur, onder de lichtknop, achter een afdekplaatje |
|||

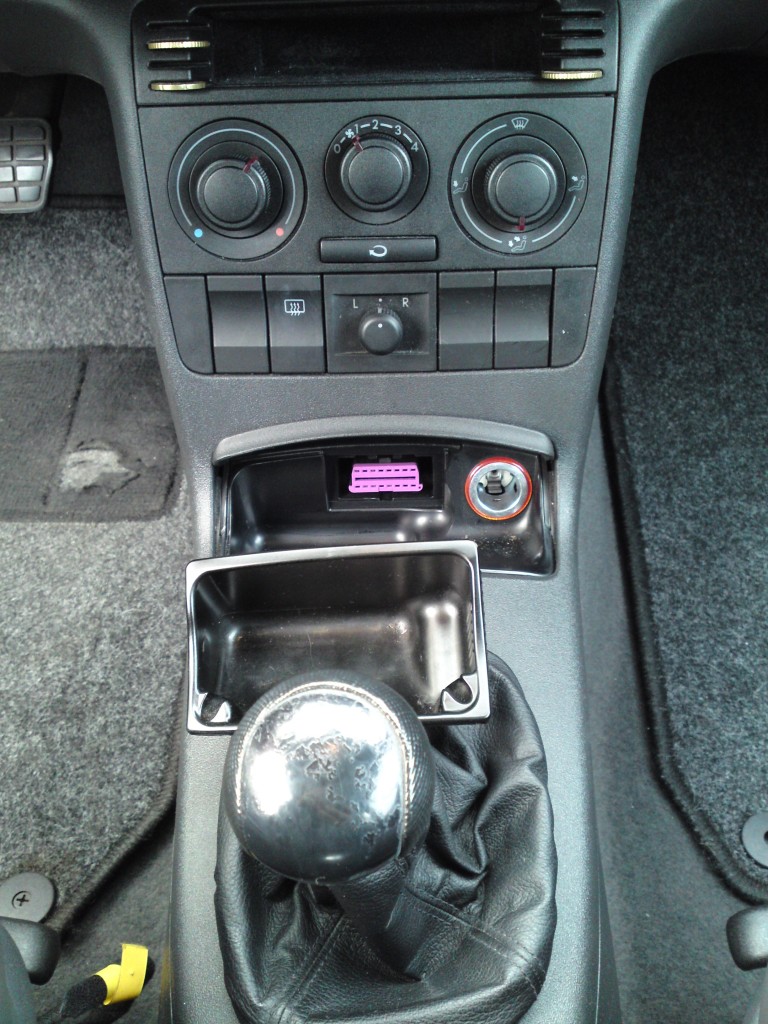

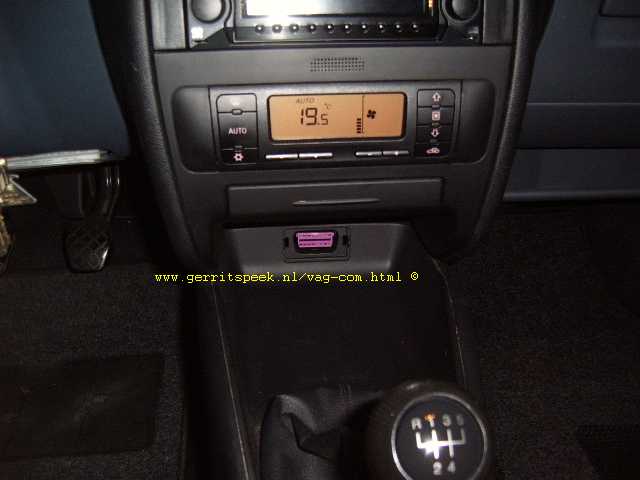

afhankelijk van jaar en motor: óf net onder de knoppen verwarming/ventilatie, óf onder de asbak in de middenconsole foto: Tuxik |
|||

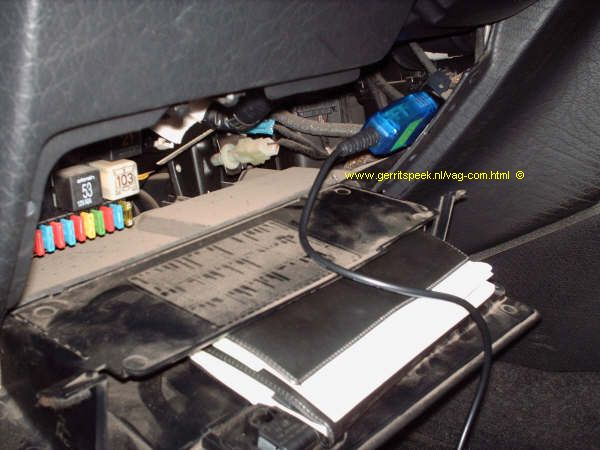

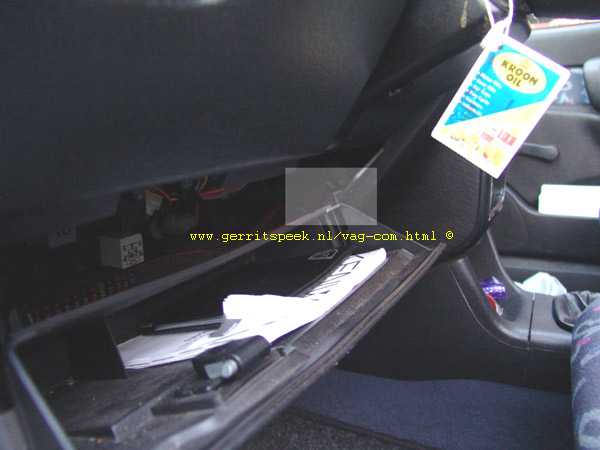

- voor modeljaar 1997: achter de klep van het opbergvak onder het stuur, aan de rechterkant foto: KM |
|||

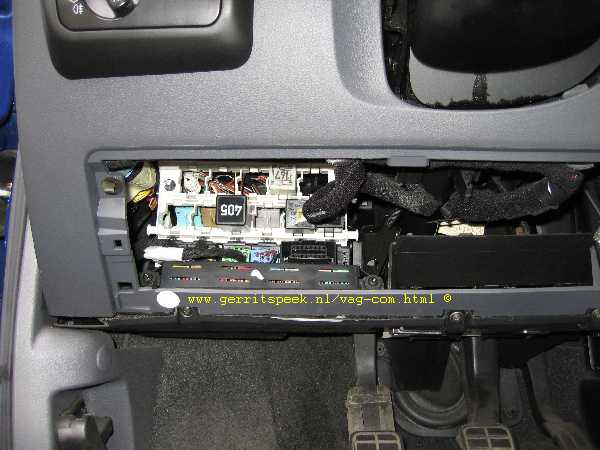

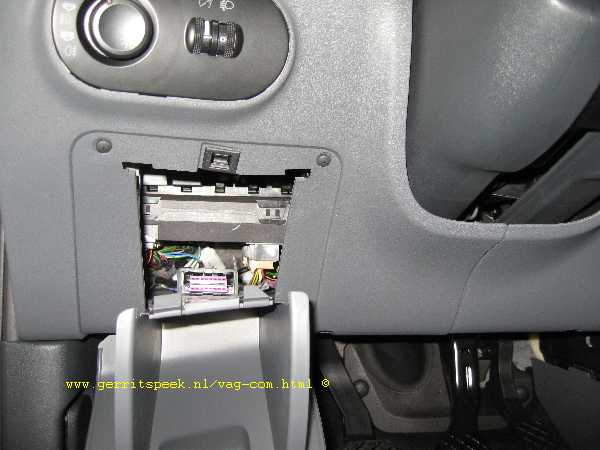

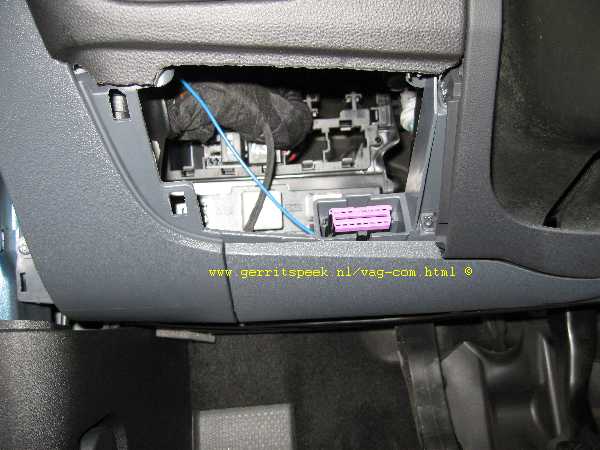

dashboard, onder de lichtschakelaar, achter grote klep foto: GS |
|||
dashboard, onder de lichtschakelaar, achter een klep |
|||
- voor modeljaar 1997: achter de klep van het opbergvak onder het stuur, aan de rechterkant foto: KM |
|||
dashboard, onder de lichtschakelaar, achter grote klep foto: GS |
|||

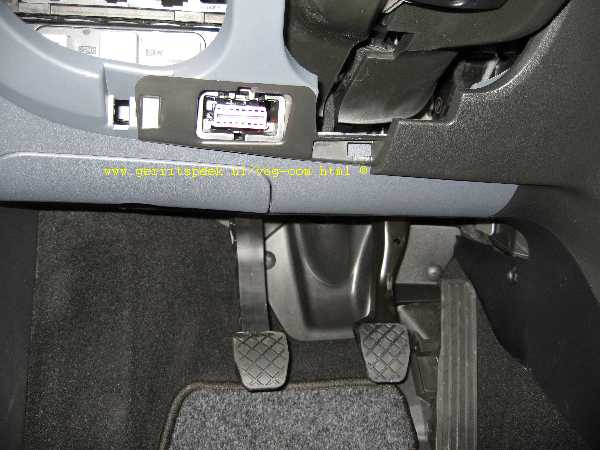

dashboard, onder de lichtschakelaar, achter een klep foto: GS |
|||

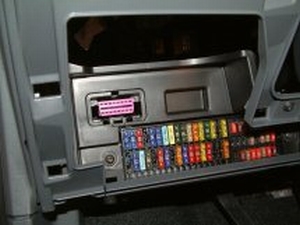

links onder de lichtschakelaar, achter klep bij de zekeringen foto: Wicher |
|||
- tot modeljaar 1999: handschoenenkastje |
|||
2x2 aansluiting; dashboard, achter een van de klepjes van de schakelaars |
|||
| Skoda | |||
| model | DLC = Data Link Connector |
||
dashboard, onder de lichtschakelaar, achter een klepje |
|||
dashboard, rechts onder de lichtschakelaar, achter een klepje |
|||
handschoenenkastje bestuurder, achter een klepje |
|||
voetenruimte bestuurder |
|||
| Volkswagen | ||||||||||
| model | platform | DLC = Data Link Connector |
||||||||

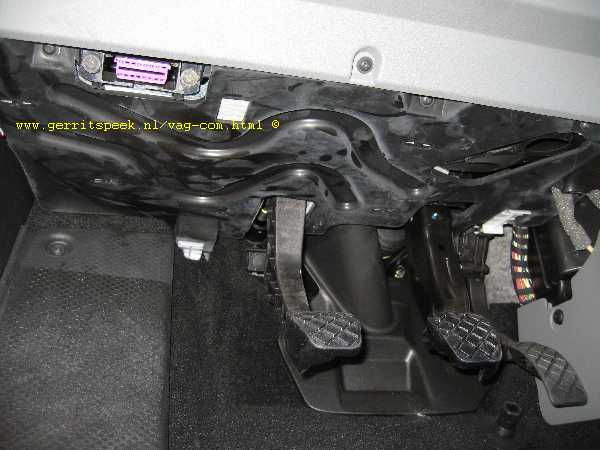

| zie New Beetle | ||||||||||

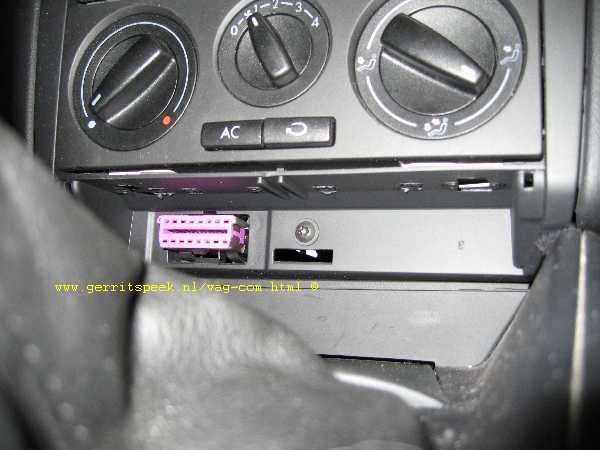

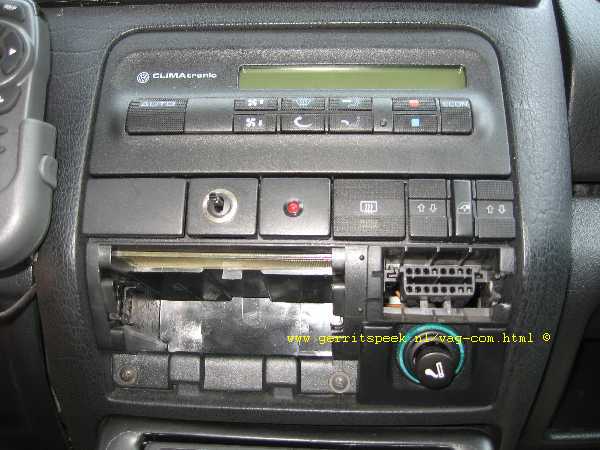

vlak boven de asbak in de middenconsole, achter een klepje foto: GS |
||||||||||

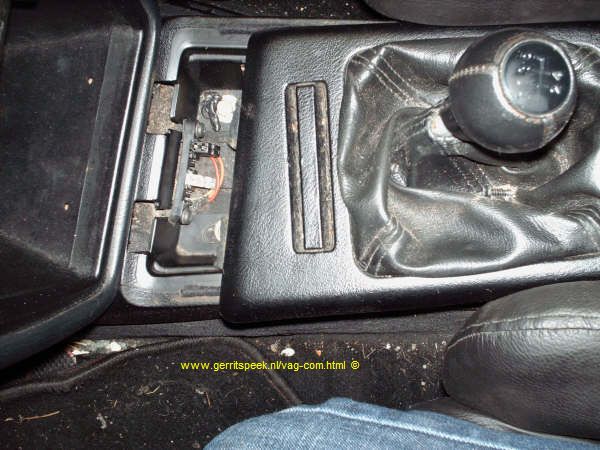

2x2 aansluiting aan de versnellingspook, pookhoes losklikken en hij is zichtbaar foto: Ivo |
||||||||||
2x2 aansluiting aan de versnellingspook, pookhoes losklikken en hij is zichtbaar foto: Ivo |
||||||||||

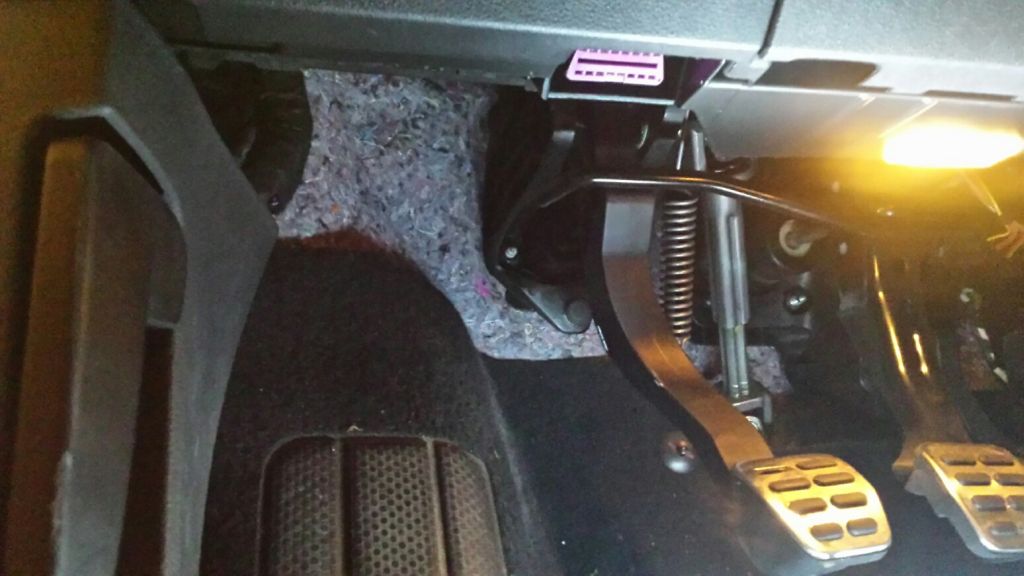

voetenruimte bestuurder foto: GS |
||||||||||
zekeringenkast (dashboard, boven de pedalen) |
||||||||||
|
||||||||||
verschillende plekken; o.a. gele diagnosestekker in motorruimte; later 2x2 aansluiting onder de versnellingspook |
||||||||||
|
||||||||||
vlak boven de asbak in de middenconsole, achter een klepje foto: GS |
||||||||||

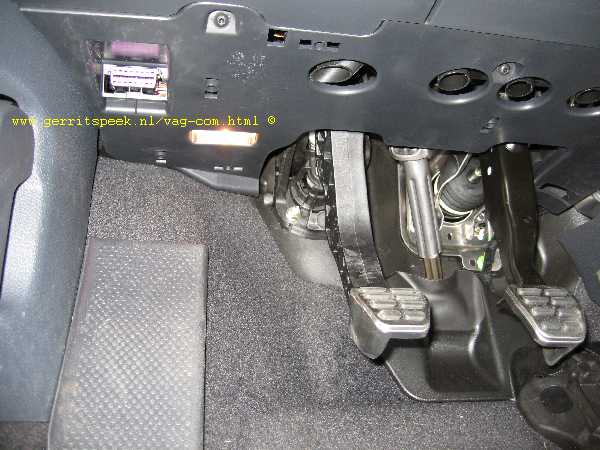

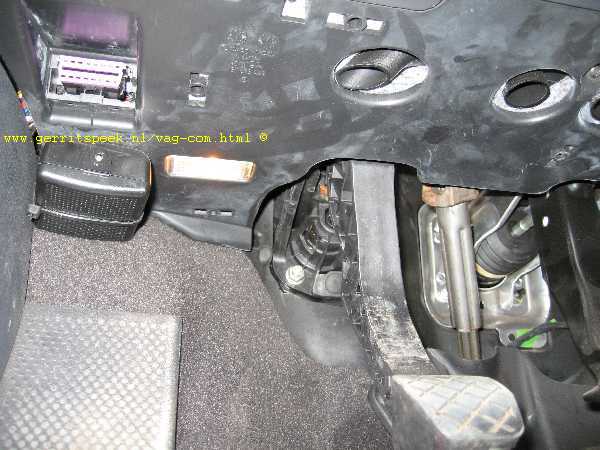

voetenruimte bestuurder foto: GS |
||||||||||
voetenruimte bestuurder foto: GS |
||||||||||
voetenruimte bestuurder foto: GS |
||||||||||

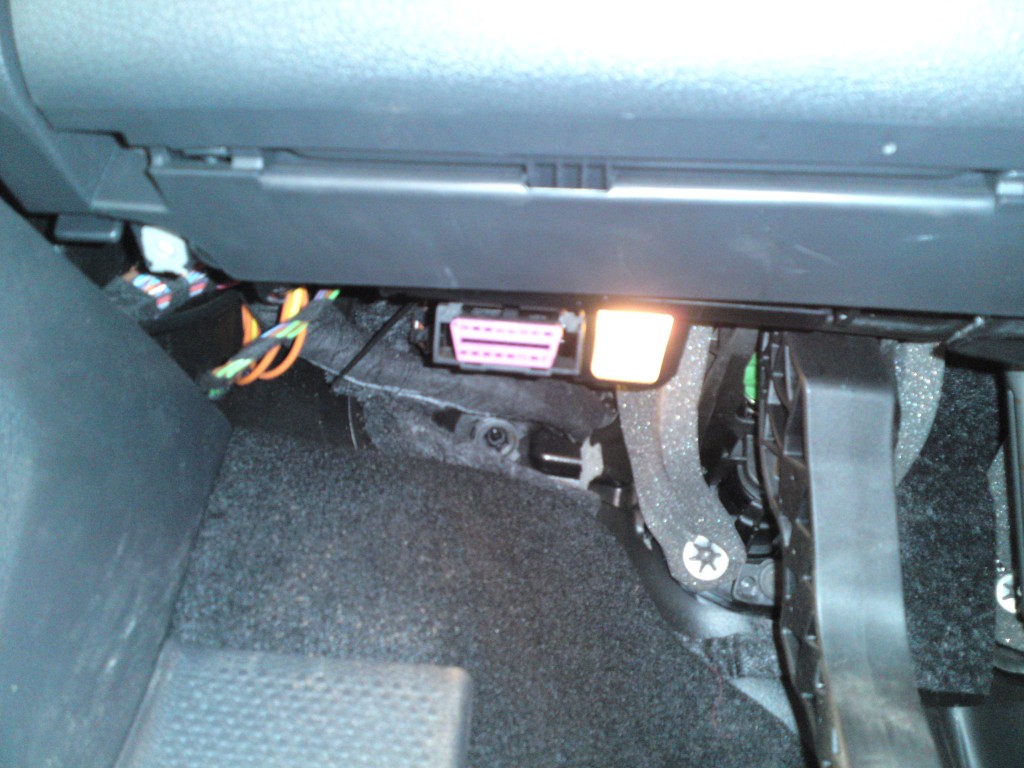

voetenruimte bestuurder foto: Tuxik |
||||||||||
voetenruimte bestuurder |
||||||||||
2x2 aansluiting aan de versnellingspook, pookhoes losklikken en hij is zichtbaar. |
||||||||||
|
||||||||||

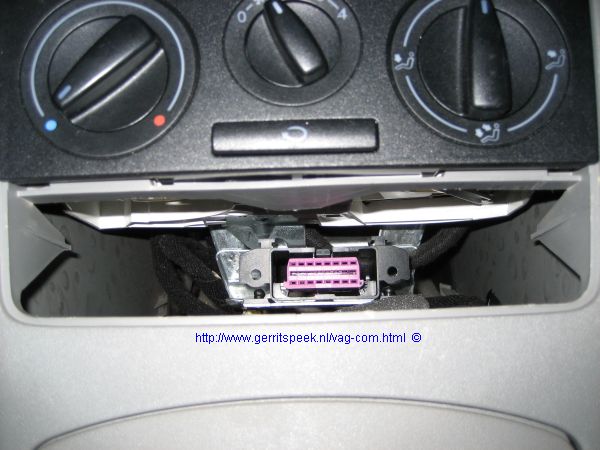

vlak boven de asbak in de middenconsole, achter een klepje foto: GS |
||||||||||
voetenruimte bestuurder foto: GS |
||||||||||
|
||||||||||
naast de pedalen; let op: speciale stekker nodig |
||||||||||
afhankelijk van jaar en motor:
|
||||||||||
voetenruimte bestuurder foto: GS |
||||||||||
voetenruimte bestuurder foto: GS |
||||||||||
2x2 aansluiting, onder de pook |
||||||||||
rechts naast het stuur, achter een klepje |
||||||||||

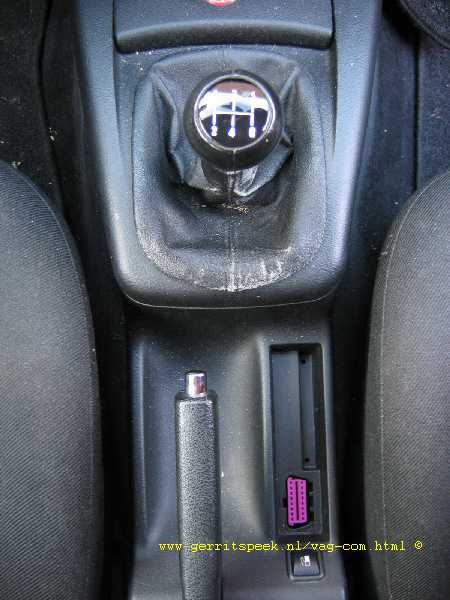

middenconsole, schuin onder de handrem foto: Meneer Eric |
||||||||||
voetenruimte bestuurder foto: DS |
||||||||||

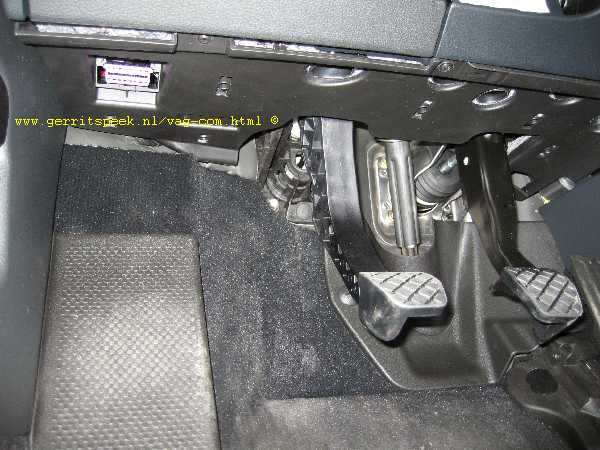

voetenruimte bestuurder foto: GS |
||||||||||
|
||||||||||
voetenruimte bestuurder, linksonder het dasboard dank aan Jille |
||||||||||
voetenruimte bestuurder, linksonder het dashboard |
||||||||||

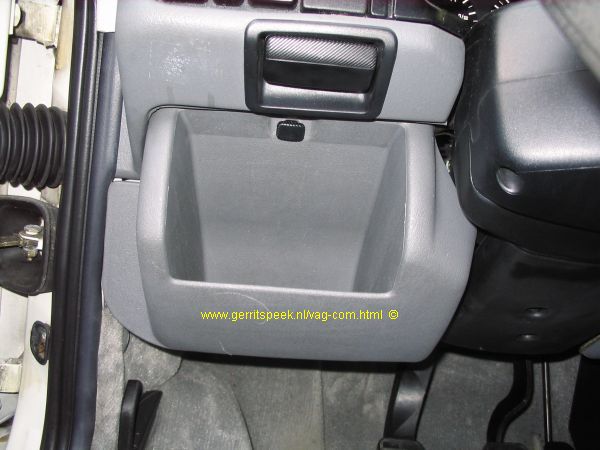

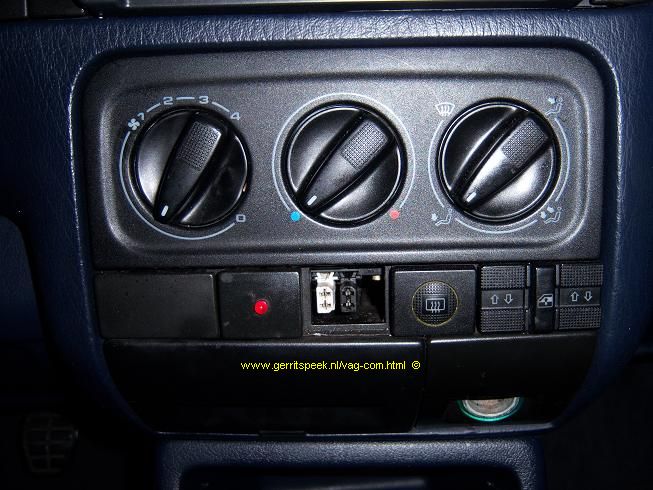

vanaf 01-1991: 2x2 aansluiting onder het stuur, achter een klep |
||||||||||
- tot 1997: in het rechter handschoenenkastje |
||||||||||

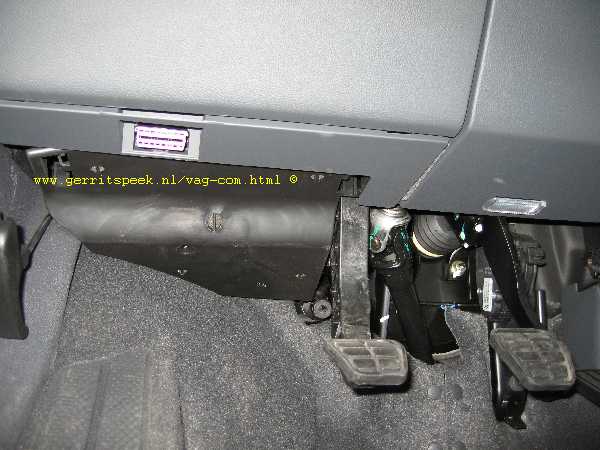

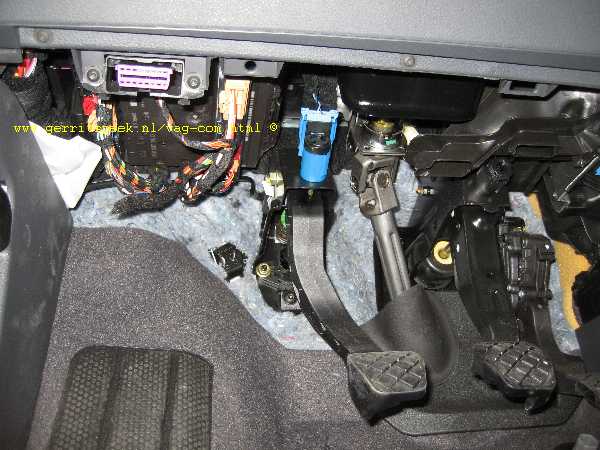

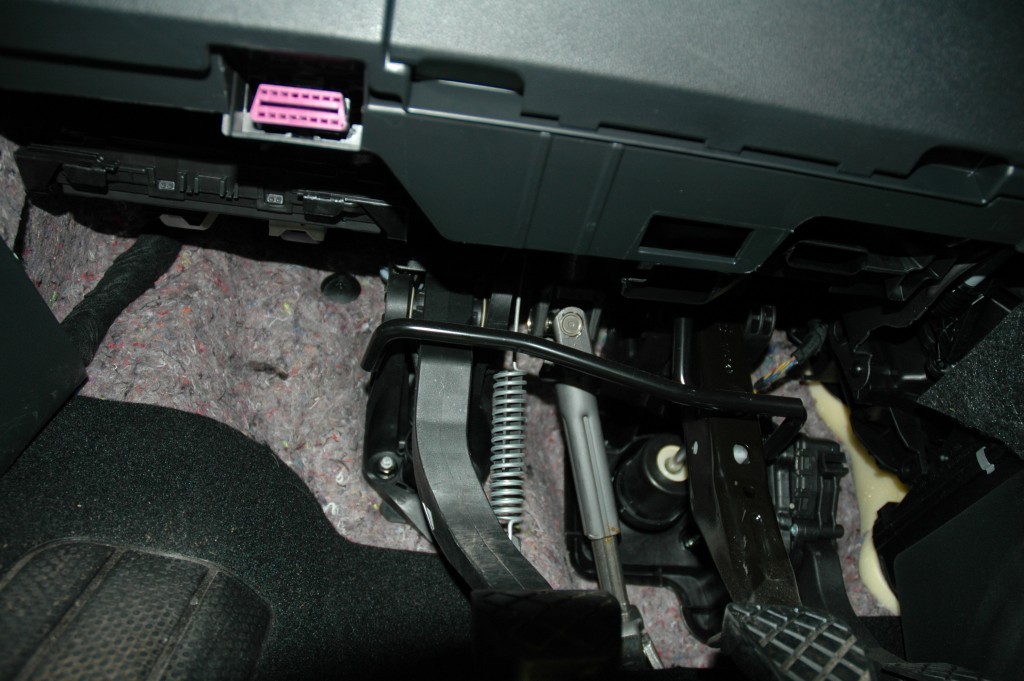

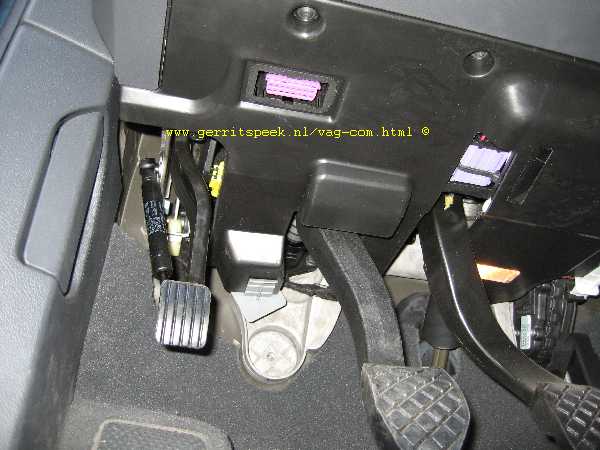

voetenruimte bestuurder foto: GS |
||||||||||
voetenruimte bestuurder foto: Johan |
||||||||||
voetenruimte bestuurder foto: Tuxik |
||||||||||
voetenruimte bestuurder foto: Jille |
||||||||||
|
||||||||||
| onder het dashboard | ||||||||||

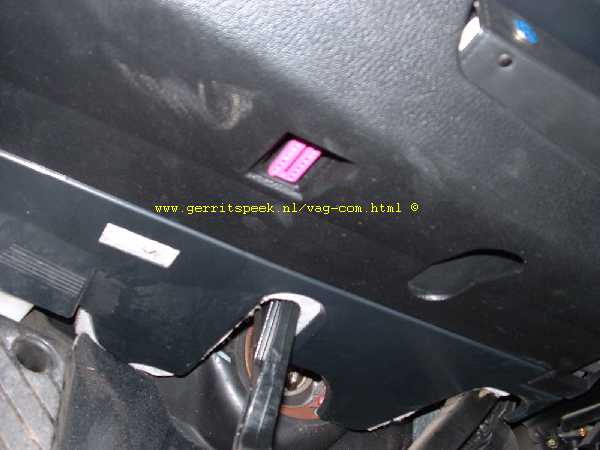

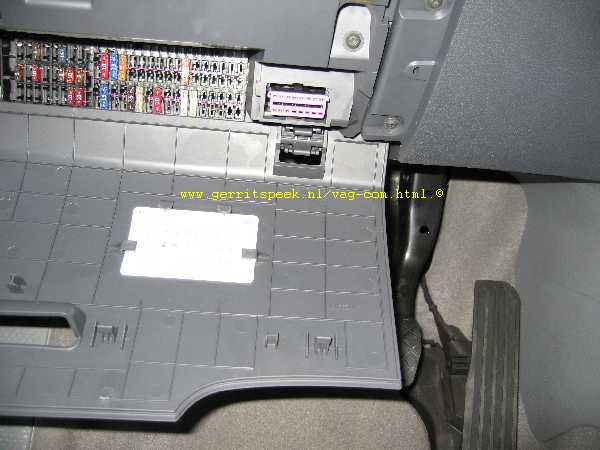

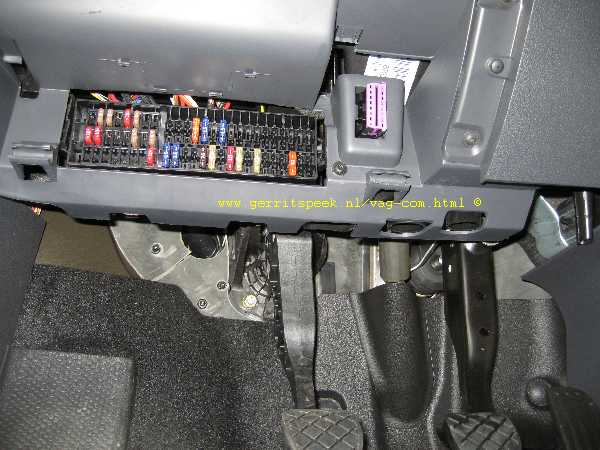

links onder het stuur, achter klep zekeringenkast (klep verwijderen) foto: GS |
||||||||||

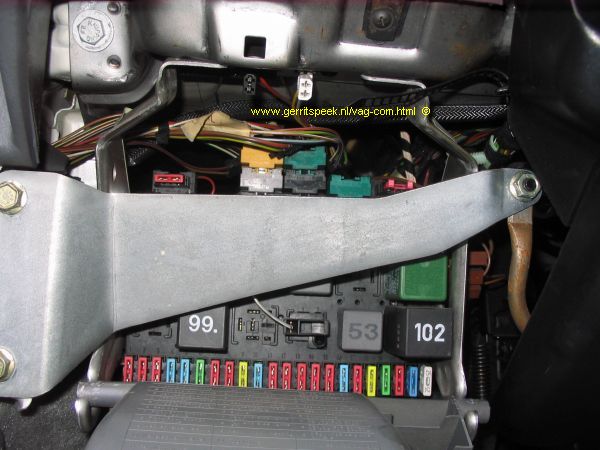

2x2 aansluiting; achterin de relaiskast |
||||||||||
|
||||||||||

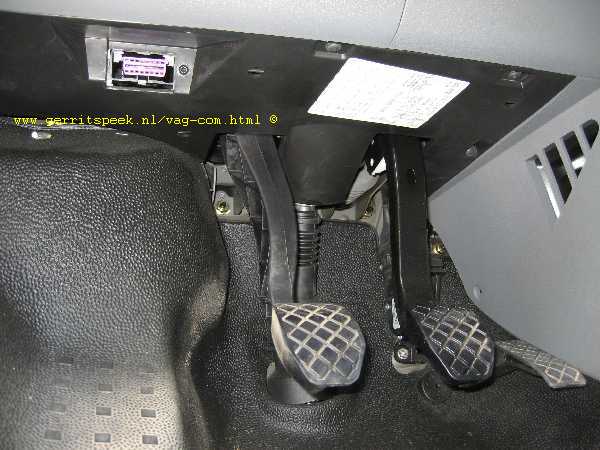

voetenruimte bestuurder foto: GS |
||||||||||
voetenruimte bestuurder |
||||||||||
|
||||||||||
| Meer OBD vindplaatsen: | |
| www.obd-2.com | bron: Msmax |
| www.ross-tech.com | bron: Ross Tech |
| www.canobd2.com | bron: Tim_vr6 |
| obdfacile | |
| Deze pagina is voor het laatst bijgewerkt op 17 maart 2016. |
  |
