AAA en AA Eneloops laden.

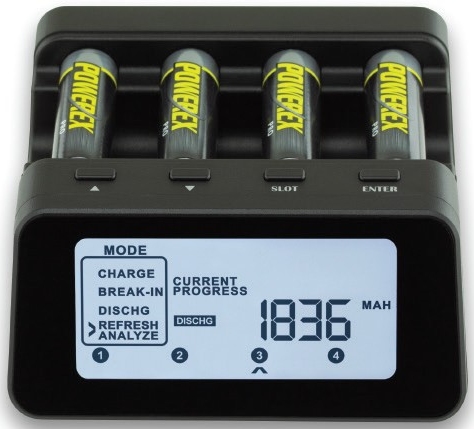

Onderweg gebruik ik de Varta Traveller Charger Type 57069. Dus is de Powerex MH-C9000PRO in gebruik genomen. Evenals de IPC-1 heeft deze lader 4 manieren om oplaadbare batterijen te behandelen.
Met een klein beetje zoeken is de handleiding wel op het internet te vinden.
Inhoudsopgave: |
|
De juiste laad- en ontlaad stroom
- laden met een stroomsterkte (charge rate) lager dan 30% of meer dan 100% van de capaciteit van de batterij wordt niet aanbevolen
- te langzaam laden kan er toe leiden dat het proces onjuist wordt afgesloten
- te snel laden kan de batterij oververhitten en beschadigen
- een lage laadstroom resulteert in een betere conditie van de batterij, maar duurt langer
- een hoge laadstroom kan resulteren in een niet volledig geladen betterij, daarbij is de temperatuur van de batterij hoger
- wat betreft de ontlaadstroom (discharge rate): kom niet boven de 100% van de capaciteit van de batterij
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||
Op weg
- als de lader in een land wordt gebruikt waar een ander netstroom-voltage is, hoeft er geen transformator voor het voltage te worden gebruikt, misschien / waarschijnlijk wel een voor dat land geschikte stekker voor de wandcontactdoos
- wees er zeker van dat er geen batterijen in de lader zitten voordat de stekker in de wandcontactdoos gaat
- sluit de lader aan op de wandcontactdoos
- gebruik 'UP' en 'DOWN' om de gewenste modus te kiezen
- gebruik 'SLOT' om naar het gewenste slot te gaan
- plaats een AA of AAA batterij in slot 1 (let op de polariteit)
- als er geen batterijen worden geplaatst tijdens de startup, dan gaat de lader in stanby modus en de schermverlichting gaat uit
- als er een batterij wordt geplaatst dan is er op het display een pijltje te zien bij het desbetreffende slotnummer, en knippert 'MODE'
- gebruik 'UP' en 'DOWN' om de gewenste modus te kiezen, druk daarna op 'ENTER'
- als er binnen 10 seconden niet op een toets is gedrukt dan gaat de lader de laatst gebruikte setting uitvoeren
- als er meer dan 1 batterij wordt geplaatst (zonder een toets in te drukken), dan vraagt de lader welke modus er moet worden uitgevoerd in volgorde van plaatsing van de batterijen
- als de gewenste modus voor een slot is geselecteerd dan is er op het display bij het betreffende slot 'DONE' te zien
- deze gegevens blijven bewaard zolang de batterij in het slot zit; de gegevens worden gewist bij uitnemen van de batterij
- het is normaal dat batterijen warm worden gedurende het laden en ontladen
- het is normaal dat de lader bij gebruik een klein beetje geluid maakt
Er zijn 4 laad- en ontlaad mogelijkheden:
Charge, Break-IN, Discharge, Refresh &Analyze
Charge
- alleen voor batterijen die regelmatig worden gebruikt en in goede conditie zijn
- voor het laden van batterijen zonder eerst de capaciteit te bepalen
- laadt de batterijen met de geadviseerde laadstroom (zie hierboven)
- stop de 230V stekker in het stopcontact
- plaats een batterij in slot 1
- gebruik 'Up' en 'Down' om 'Charge' te selecteren en druk dan op 'Enter'
- de lader vraagt dan om de charge rate 'SET CHG RATE'
- gebruik 'Up' en 'Down' om juiste charge rate (AA en AAA: de helft van de capaciteit, zie hierboven) te selecteren en druk dan op 'Enter'
- als je deze instellingen ook voor de andere slots wilt toepassen, blijf dan gedurende 2 seconden de 'Enter' toets ingedrukt houden
- de volgende stappen worden nu uitgevoerd:
- de batterij(en) worden nu geladen
- als het laden voltooid is wordt op het betreffende slot 'DONE' weergegeven
- de lader geeft de ingevoerde hoeveelheid stroom aan, niet de capaciteit van de batterij
Break-In
- wordt geadviseerd voor batterijen die met 'Refresh & Analyze' niet gered kunnen worden
- dit proces is ook bekend als 'Battery Forming'
- nieuwe batterijen en batterijen die voor langere tijd (langer dan 6 maanden) zijn opgeslagen zijn chemisch gedeactiveerd; Battery Forming is een laad-ontlaad-laad cyclus die heel langzaam de batterij volledig oplaadt; dit proces activeert de batterij weer; in sommige gevallen moet dit proces 2 of 3 maal worden toegepast
- aan het einde van het proces wordt de capaciteit van de batterij(en) aangegeven
- dit proces volgt de IEC standaard om de capaciteit van de batterij te bepalen
- eerste deel is 16 uur lang 0.1C laden (ééntiende van de capaciteit van de batterij), dan 1 uur pauze, dan 0.2C ontladen, dan weer 1 uur pauze, als laatste 16 uur lang 0.1C laden
- dit proces duurt 39 tot 45 uur
- doe eerst de 'Discharge Mode'
- stop de 230V stekker in het stopcontact
- plaats een batterij in slot 1
- gebruik 'Up' en 'Down' om 'Break-In te selecteren en druk dan op 'Enter'
- de lader vraagt wat de capaciteit van de batterij ('SET BATTERY CAPACITY') is om de laad- en ontlaad stroom te berekenen.
- gebruik 'Up' en 'Down' om de capaciteit in te geven die op de batterij staat en druk dan op 'Enter'
- als je deze instellingen ook voor de andere slots wilt toepassen, blijf dan gedurende 2 seconden de 'Enter' toets ingedrukt houden
- de volgende stappen worden nu uitgevoerd:
- 16 uur lang 0.1C laden (ééntiende van de capaciteit van de batterij)
- 1 uur pauze
- 0.2C ontladen, dat kan meerdere uren duren
- 1 uur pauze
- 16 uur lang 0.1C laden
- dit proces duurt 39 tot 45 uur
- als de 'Break-In' modus voltooid is wordt op het betreffende slot 'DONE' weergegeven
- de lader geeft nu de beschikbare capaciteit van de batterij aan
Discharge
- ontlaadt de batterij(en) met de geselecteerde stroom (AA en AAA: 1/4 van de capaciteit, zie hierboven)
- bruikbaar om de nog aanwezige lading te bepalen voordat 'Discharge' wordt gebruikt
- aan het einde van het proces zijn de batterij(en) geheel ontladen
- stop de 230V stekker in het stopcontact
- plaats een batterij in slot 1
- gebruik 'Up' en 'Down' om 'Discharge' te selecteren en druk dan op 'Enter'
- de lader vraagt dan om de discharge rate 'SET DISCHG RATE'
- gebruik 'Up' en 'Down' om juiste discharge (AA en AAA: 1/4 van de capaciteit, zie hierboven) te selecteren en druk dan op 'Enter'
- als je deze instellingen ook voor de andere slots wilt toepassen, blijf dan gedurende 2 seconden de 'Enter' toets ingedrukt houden
- de volgende stappen worden nu uitgevoerd:
- de batterij(en) worden geheel ontladen
- als de 'Discharge' modus voltooid is wordt op het betreffende slot 'DONE' weergegeven
- de lader geeft nu de hoeveelheid lading aan die uit de batterij is gehaald, niet de beschikbare capaciteit
Refresh & Analyze
- bepaalt de actuele capaciteit van de batterij(en)
- gebruikt voor batterij(en) die niet meer 100% zijn
- stop de 230V stekker in het stopcontact
- plaats een batterij in slot 1
- gebruik 'Up' en 'Down' om 'Refresh & Analyze' te selecteren en druk dan op 'Enter'
- de lader vraagt dan om de charge rate 'SET CHG RATE'
- gebruik 'Up' en 'Down' om juiste charge rate (AA en AAA: de helft van de capaciteit, zie hierboven) te selecteren en druk dan op 'Enter'
- de lader vraagt dan om de discharge rate 'SET DISCHG RATE'
- gebruik 'Up' en 'Down' om juiste charge rate (AA en AAA: 1/4 van de capaciteit, zie hierboven) te selecteren en druk dan op 'Enter'
- als je deze instellingen ook voor de andere slots wilt toepassen, blijf dan gedurende 2 seconden de 'Enter' toets ingedrukt houden
- de volgende stappen worden nu uitgevoerd:
- laadt de batterij(en) en pauzeert dan gedurende 1 uur
- ontlaadt de batterij(en) en pauzeert dan gedurende 1 uur
- laadt de batterij(en) totdat die volledig zijn geladen
- als de 'Refresh & Analyze' modus voltooid is wordt op het betreffende slot 'DONE' weergegeven
- de lader geeft nu de beschikbare capaciteit van de batterij aan
Weergegeven informatie tijdens het gebruik
Als er een programma werkzaam is dan laat de lader opeenvolgend de status van de batterij zien voor elk bezet slot.
Druk op elk gewenst moment op 'SLOT' om naar het volgende slot te gaan; voor het gewenste slot: druk meerdere malen op deze knop.
Het volgende wordt weergegeven op het display:
- MA = Charge/Discharge Rate
- dit is een getal gevolgd door de weergave 'MA'
- dit is de acutuele waarde voor het laden of ontladen
- de weergegeven waarde zal fluctueren vanwege het pulserende laden
- MAH = Capacity
- dit is een getal gevolgd door de weergave 'MAH'
- dit is de geaccumuleerde laden ('CHARGE') en ontladen ('DISCHG') capaciteit
- MIN = Tijd
- dit is een getal gevolgd door de weergave 'MIN'
- dit is de verstreken tijd voor het betreffende proces, zoals laden, ontladen, pauze
- VOLT = Voltage
- dit is een getal gevolgd door de weergave 'VOLT'
- het geeft aan welk voltage de batterij heeft
- als deze waarde tijdens het laden gecheckt wordt met een multimeter dan komen die waarden niet overeen, omdat een multimeter deze waarde tijdens het laden en ontladen niet kan meten
- tijdens een proces zal de lader bezig zijn met laden, of ontladen of heeft pauze; het display zal dan resp. 'CHARGE', 'DISCHG', 'REST' weergeven
Schermverlichting aan- uitzetten
- default: het scherm blijft 15 seconden verlicht nadat de laatste toets is ingedrukt, dan schakelt de schermverlichting uit; de verlichting wordt weer ingeschakelt als er een willekeurig toets wordt ingedrukt
- permanent aan: druk UP en DOWN tegelijkertijd in gedurende 2 seconden
- terug naar default: druk UP en DOWN tegelijkertijd in gedurende 2 seconden
Stappen om een batterij te redden van de ondergang
Bedoeld voor batterijen die onvoldoende functioneren na een aanbevolen laad- en ontlaad Mode.
- doe 'Refresh & Analyze' een paar maal (max 3x)
- als de capaciteit nog steeds onvoldoende is, doe dan de 'Break-In' mode
- als stap 1 en 2 meer dan 10% verbetering geven, herhaal dan de 'Break-In' mode nog 1 tot 3 maal; als er dan geen duidelijke verbetering te zien is dan is de batterij waarschijnlijk aan het einde van zijn leven aangekomen
- als de capaciteit van de batterij minder is dan 60% dan oorspronkelijk, dan is de batterij aan het einde van zijn leven aangekomen
Problemen
- als ! te zien is in een driehoek
- pas op: de batterijen zijn te heet om aan te pakken
- kijk welk slot knippert en ! te zien is (foutieve batterij)
- haal de lader uit de wandcontactdoos
- laat de batterijen afkoelen gedurende 30 minuten
- verwijder de foutieve batterij
- om veiligheid te verzekeren voert de lader een 'gezondheids weerstands controle' uit aan het begin van elk van de 4 laad- en ontlaad mogelijkheden; als een batterij niet door deze test heen komt is de tekst 'HIGH' te zien bij het desbetreffende slot en het programma wordt beëindigd
- alkaline en extreem oude oplaadbare batterijen komen niet door deze test heen; zo'n batterij kan bij het juiste afval
- deze test wordt niet uitgevoerd bij 'DISCHARGE' mode
- als vermoed wordt dat deze test niet juist is uitgevoerd, doe dan eerst 'DISCHARGE'
Disclaimer
- ik heb mijn uiterste best gedaan om de Engelstalige handleiding correct te vertalen.
- eventuele onvolledigheden en/of onwaarschijnlijkheden zijn letterlijk overgenomen.
- ik aanvaard geen enkele aansprakelijkheid voor eventuele fouten in de vertaling, als je het niet vertrouwt: check de originele Engelstalige handleiding.
