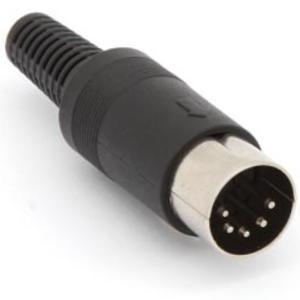

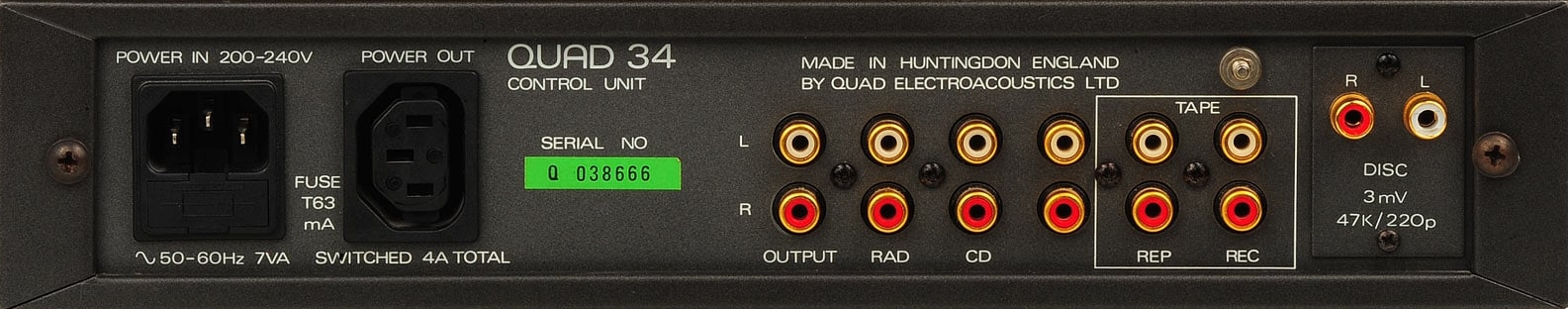

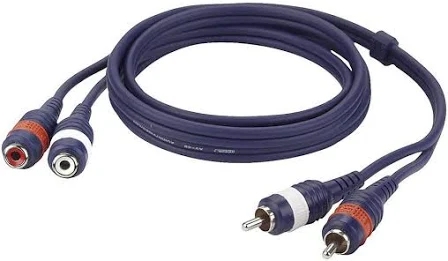

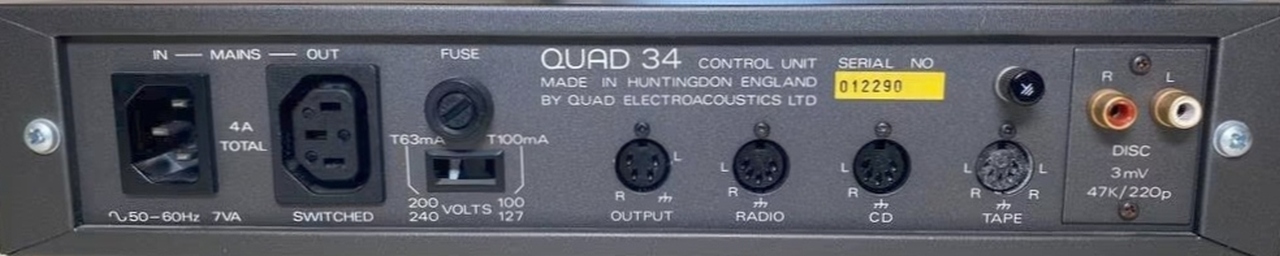

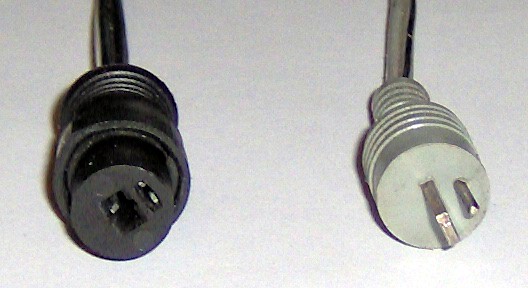

Audio aansluitingen Versterker en geluidsbronnen Tulp, Cinch, RCA  Wiki Een tulpstekker, cinchstekker of RCA-stekker is een coaxiale stekker die wordt gebruikt voor het verbinden van audio- en videoapparatuur. De benaming RCA komt van Radio Corporation of America, het bedrijf dat dit stekkertype rond 1940 op de markt bracht. DIN  Wiki Een DIN-connector is een connectortype dat bestaat uit een mantel (de massa) en daar binnenin een aantal pinnen. De stekker is er in veel verschillende uitvoeringen, ze variëren bijvoorbeeld in grootte of in aantal pinnen. De drie en vijf pins DIN-connector werd gestandaardiseerd door het Deutsches Institut für Normung in 1974 als DIN 41524:1974-03. De stekker werd voornamelijk in Europa gebruikt voor verschillende elektrische en elektronische systemen. • Na 1990 is het gebruik ervan sterk gedaald, met de enige uitzondering als MIDI-stekker in elektronische muziekapparatuur. DIN versus Cinch. Het nadeel van cinch is, dat altijd eerst de signaalleiding contact maakt en dan pas de aarde. Zolang het ontvangende apparaat uitstaat, is er niets aan de hand, als de spullen aanstaan, kan er een kortstondige brom ontstaan. Veel erger is het als een statische ontlading plaatsvind over het middencontact van een cinch-plug. Weg Fet.... DIN is wat ouderwets, maar, indien goede kwaliteit pluggen gebruikt worden, zeker niet slechter. Bovendien maakt alles tegelijkertijd kontakt. Google eens op 'din versus cinch', leesvoer voor het hele weekend. Vergeet die cinch krengen: DIN is een stuk beter en volop verkrijgbaar. Cinch aansluitingen stammen van voor de Eerste Wereldoorlog en werden door RCA - vandaar de naam - gebruikt voor HF verbindingen in communicatie apparatuur. Het zijn waarschijnlijk de Engelsen geweest die het voor audio zijn gaan gebruiken rond de Tweede Wereldoorlog, maar het was er nooit voor bedoeld. Het zijn knel koppelingen waar altijd corrosie tussen kruipt met onderbrekingen en kraken tot gevolg. Vooral verguld ogen ze fraai, maar het blijft gebrekkig. DIN contacten zijn schraapcontacten: even uitnemen en weer insteken en het is schoon. DIN heeft misschien niet jouw voorkeur maar ze zijn veel beter. bron Jack 2.5 mm Er zijn een aantal geluidsbronnen (bv. iPod, DAP, walkman) die geen uitgang hebben met een vast niveau. Die hebben dan vaak een 'lijnuitgang'. Naast een koptelefoon kun je die uitgang ook prima gebruiken om een versterker mee te voeden. Luidsprekers 2-pins DIN  Wiki Banaan  Wiki Een banaanstekker is een connector voor enkeldraadse verbindingen. De stekker is van metaal en heeft in de lengterichting een of meer veren, die enigszins naar buiten bollen. Bij het steken in het bijbehorende contact drukken deze enigszins in, en zit de stekker voldoende stevig vast in het contact. Omdat de bolle veer enigszins aan een banaan doet denken wordt de stekker een banaanstekker genoemd. Vaak is er de mogelijkheid om de blanke draad door de gat te steken en klem te draaien. Spades Luidsprekers uit de vorige eeuw hebben soms alleen maar een schroefaansluiting. De blanke kabel onder die schroef aanbrengen is nooit optimaal, altijd blijven er draden buitenuit steken. Met spades is dat beter en spades zijn er in een aantal uitvoeringen: schroef, klem, banaan en in verschillende breedtes. Klem Luidsprekers uit de vorige eeuw hebben soms een klemaansluiting (b.v. de Kef 101). Bij een dikke luidsprekerkabel (≥2.5mm is het een behoorlijk gefriemel om de aansluiting tot stand te brengen Colofon  Disclaimer  Privacy  Zoeken  Copyright © 2002- G. Speek   Einde van de pagina
