De klankregeling van de Quad 44 (1979-1989) en de 34 (1982-1995)
Lees ook de filtermogelijkheden van de 33, 44 en 34.
In de QUAD 44 en 34 is de fabriek afgestapt van de traditionele symmetrische regelingen van hoge en lage tonen apart,
vanuit de overweging dat eventuele correctie als regel reeds bij de opname of uitzending plaats vindt.
Correctie op het werk van de opname-technicus is niet mogelijk en trouwens zelden nodig.
Die klankregeling is ontwikkeld door Luxman voor de
L-308 en
L-309 en door vrijwel niemand overgenomen, alleen door Quad.
De nieuwe toonregeling van de QUAD is ontworpen om te kunnen compenseren voor tekortkomingen die wel practische betekenis hebben en hun oorzaak vinden in niet-optimale akoustiek van de luisterruimte, en de vaak niet-optimale plaatsingsmogelijkheid van de luidsprekers.
De kamerakoustiek beïnvloedt de weergave met enige vertraging en exacte elektrische compensatie is daarom niet te verwezenlijken. Een aanvaardbare oplossing kan worden geboden met behulp van tertsfilters, maar de juiste instelling daarvan vergt behalve veel vakmanschap ook veel meetapparatuur, met bovendien het gevaar dat de stootspanningsweergave (transient response) en daarmee het karakter van allerlei instrumenten wordt aangetast.
De toonregeling van QUAD vormt nu een voortreffelijk compromis tussen beide uiterste standpunten. Zowel voor minder gunstige plaatsing van de luidsprekers als voor uitgesproken nadelen van de kamerakoustiek kan worden gecompenseerd.

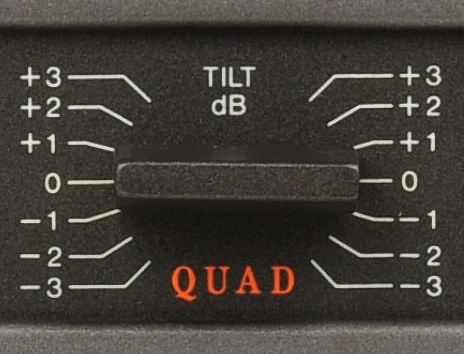

Tilt (toonbalans)
Deze regeling grijpt in in de verhouding tussen de lage tonen (bas) en de hoge tonen (diskant) op zodanig geleidelijke wijze
dat het hoorbaar effect nauwelijks waarneembaar is. Waarneembaar is alleen dat de weergave haar kaalheid verliest in kamers
met ketsend-harde akoustiek, en haar saaiheid in zwaar gestoffeerde ruimtes met te 'droge' akoustiek.
Bij het instellen van deze regeling dient men de weergave-kwaliteit in de allerhoogste en de allerlaagste tonen even buiten beschouwing te laten, omdat deze gebieden apart instelbaar zijn.

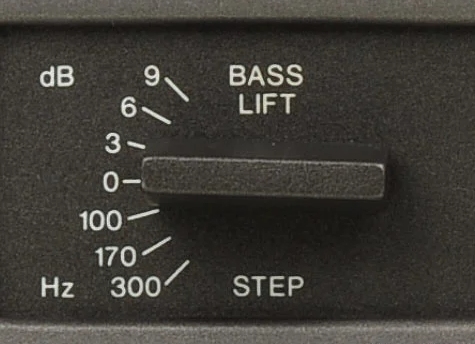

Bass (laagregeling)
De werking van deze regeling is niet meer symmetrisch.
Laag-op is als vanouds bruikbaar voor het compenseren van de laag-afval van kleine weergevers van overigens goede kwaliteit,
die ontworpen zijn om oplopend laag toegevoerd te krijgen vanuit de versterker.
De laag-op curven verlopen dan ook progressief, zodat meer vermogen wordt toegevoerd naarmate de toonhoogte daalt, in overeenstemming met het gedrag van dit type weergever als gevolg van de kleine afmetingen.
De laag-af regeling vertoont een heel ander karakter. Deze regeling compenseert voor de gevolgen van opstelling van luidsprekers op de vloer, tegen de wanden of in de hoeken van de kamer, hetgeen niet altijd vermeden kan worden en tot een overmaat aan lage frequenties met vaak onaangename kleuring in de laagweergave leidt, in extreme gevallen zelfs tot bonkende muziek.
Zowel de TILT als de BASS regeling werken in stappen, zodat de middenstand, met rechte weergave, gemakkelijk terug te vinden is.
Bron.

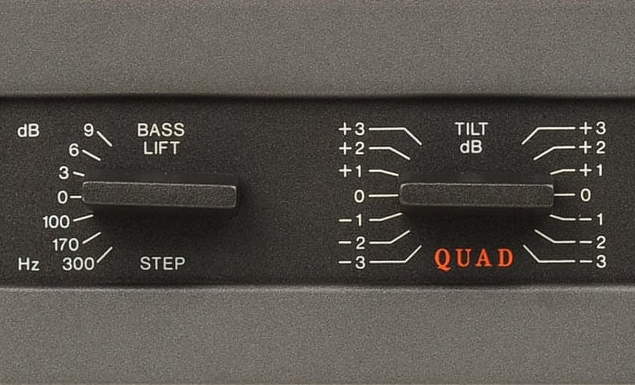

AvO: De klankregeling van de Quad 34 bestaat uit twee stappenschakelaars die een keuze bieden uit een aantal vaste karakteristieken.
Bass De laag-af standen zijn ontworpen op basis van kamereffecten die tot een benadrukking van het laag leiden, welke met deze regeling kunnen worden gecorrigeerd. Bij voorbeeld veroorzaakt door het te dicht tegen de muur plaatsen van luidsprekers in een klenere kamer. De laag-op standen compenseren voor de afval, veroorzaakt door kleine luidsprekersystemen.
Tilt De 'tilt-regeling' komt min of meer in de plaats van de normale klankregeling. Hij laat de frequentiekarakteristiek overhellen naar de ene of de andere kant, maar de karakteristiek zelf blijft recht. Muzikaal gevoelige mensen zullen echter na een eerste reactie dat de regeling niet zoveel doet, merken dat dit het zoveelste ei van Columbus is. Iedereen die wel eens geprobeerd heeft de balans tussen eerste en tweede violen enerzijds en celli en contrabassen anderzijds te corrigeren, weet uit ervaring dat dit met een gebruikelijke klankregeling niet goed te doen valt. Altijd worden er instrumenten in het corrigeren meegetrokken waardoor nooit de balans wordt bereikt die men zocht. Ook klankregelingen met instelbare kantelpunten zijn, hoewel beter, niet de oplossing voor dit probleem. Met de 'tilt-regeling' kan men de balans wel corrigeren, doordat de karakteristiek recht blijft maar als geheel scheef komt te staan. Gebruikt men deze regeling voor het eerst dan is men geneigd te menen dat de werking niet zo effectief is; draaien aan een conventionele klankregeling heeft op het gehoor veel ingrijpender gevolgen. Na een paar minuten luisteren echter begint men te merken dat de regeling, hoewel uiterst subtiel, zeer effectief is. En wat nog veel belangrijker is, de regeling is muzikaal haast perfect en met een handomdraai heeft men precies wat men hebben wil. Na een paar dagen al vindt men een 'normale' klankregeling ouderwets.
