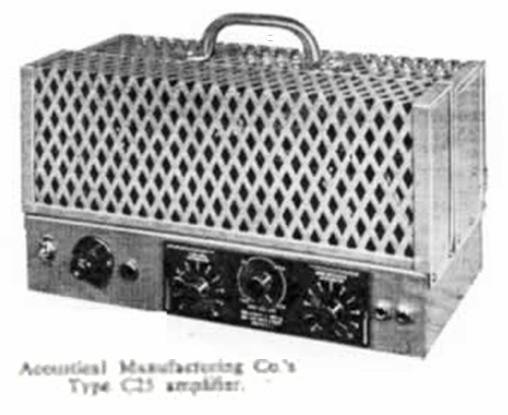

Acoustical C-25  geïntegreerd voor- en eindversterker mono; 30 Watt; portable; 12 Volt DC en 100? 240? Volt AC

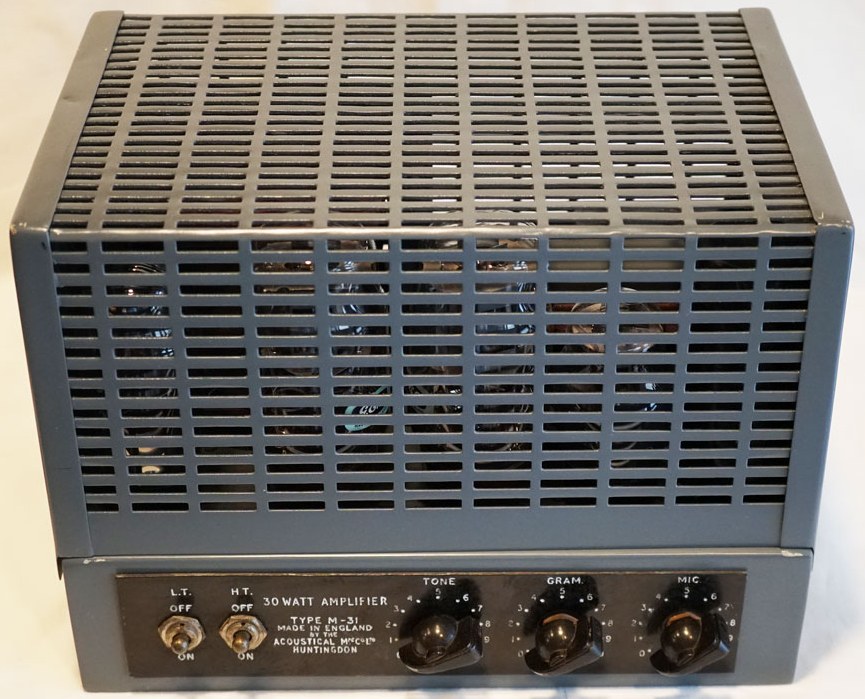

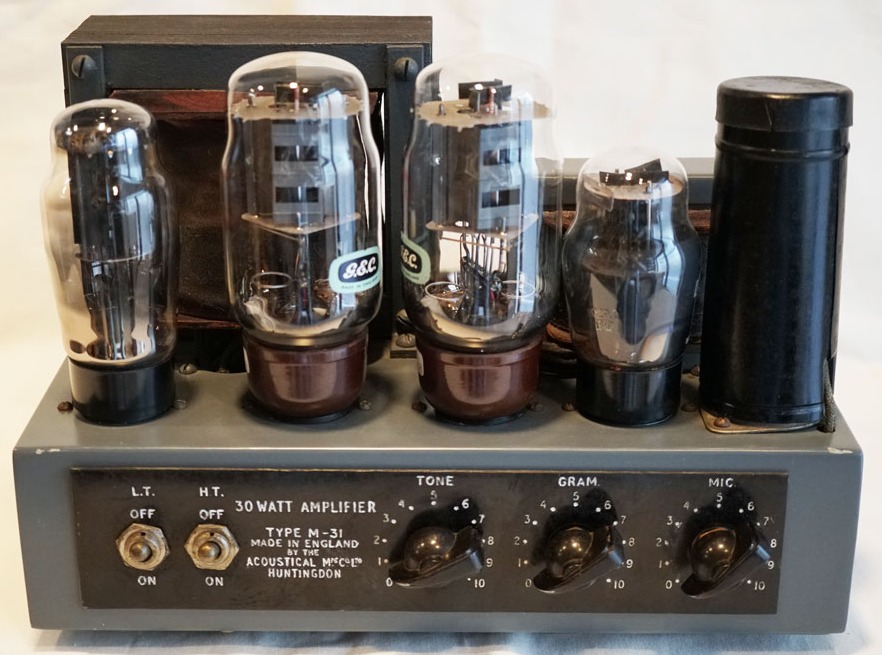

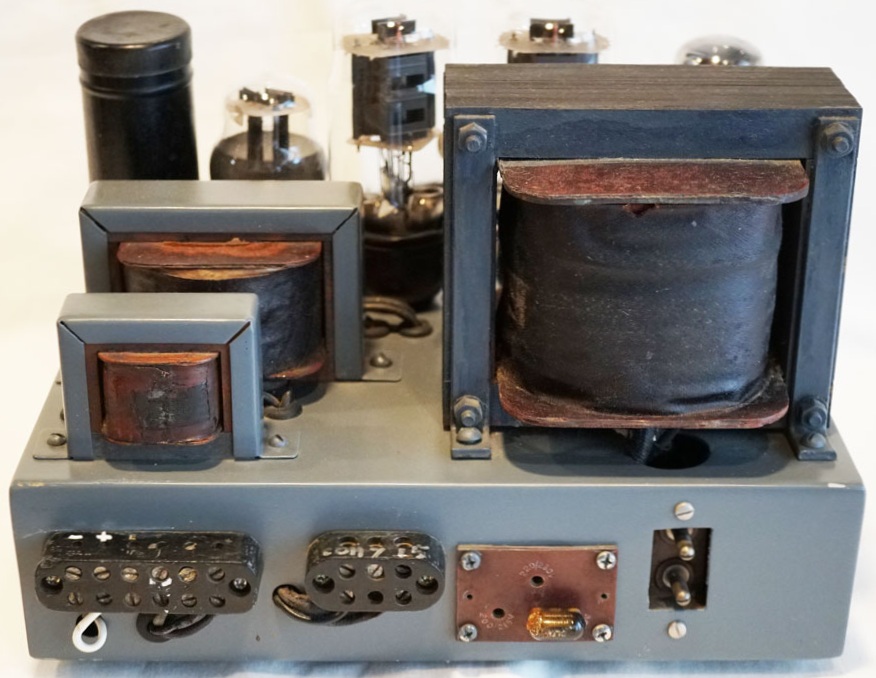

Acoustical M-31  geïntegreerd voor- en eindversterker mono

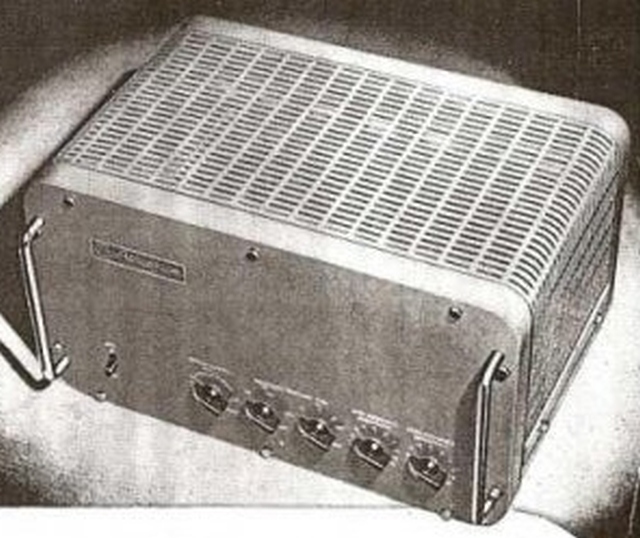

Acoustical M-91  geïntegreerd voor- en eindversterker mono

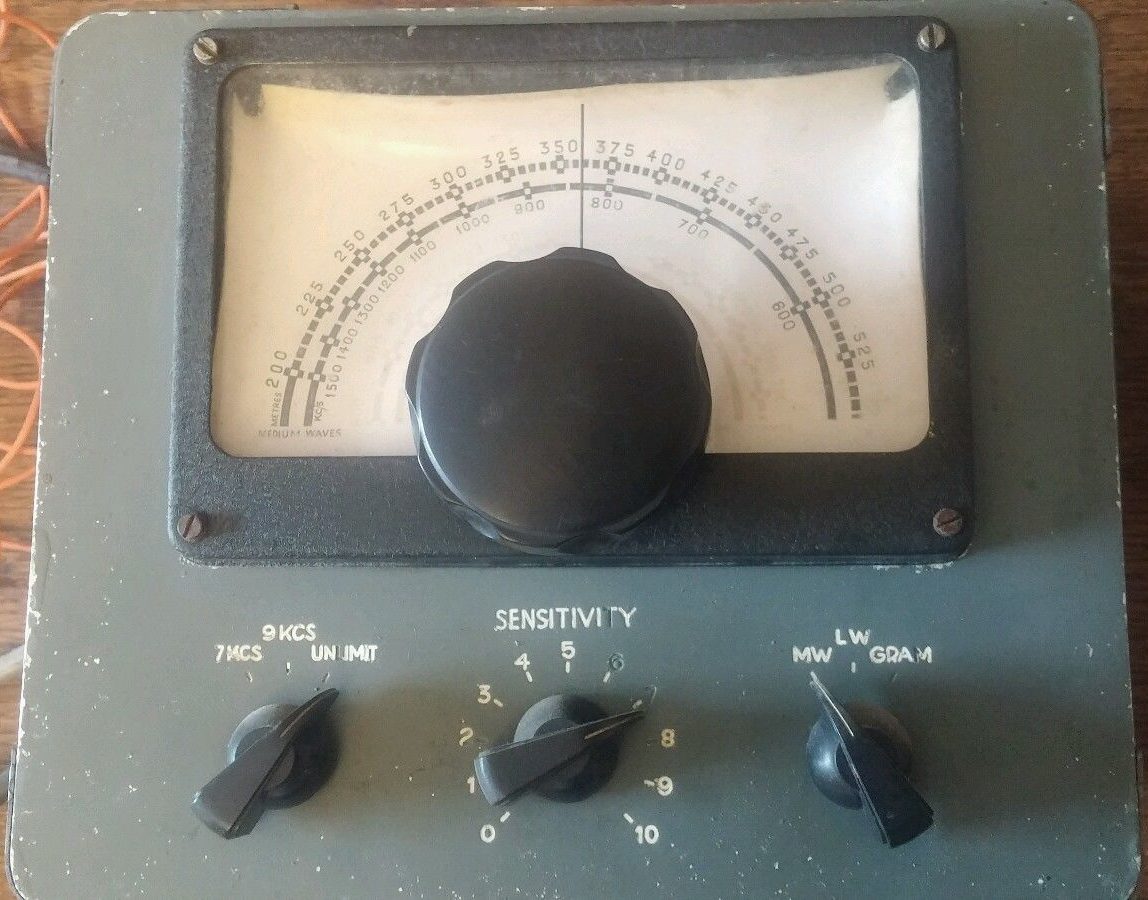

Acoustical HR1 AM Tuner   1949-1951   500 units

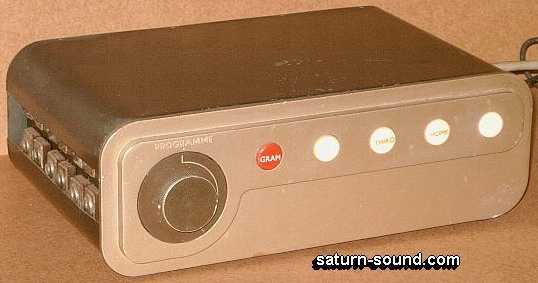

Quad R AM Tuner   1945-1955   1000 units

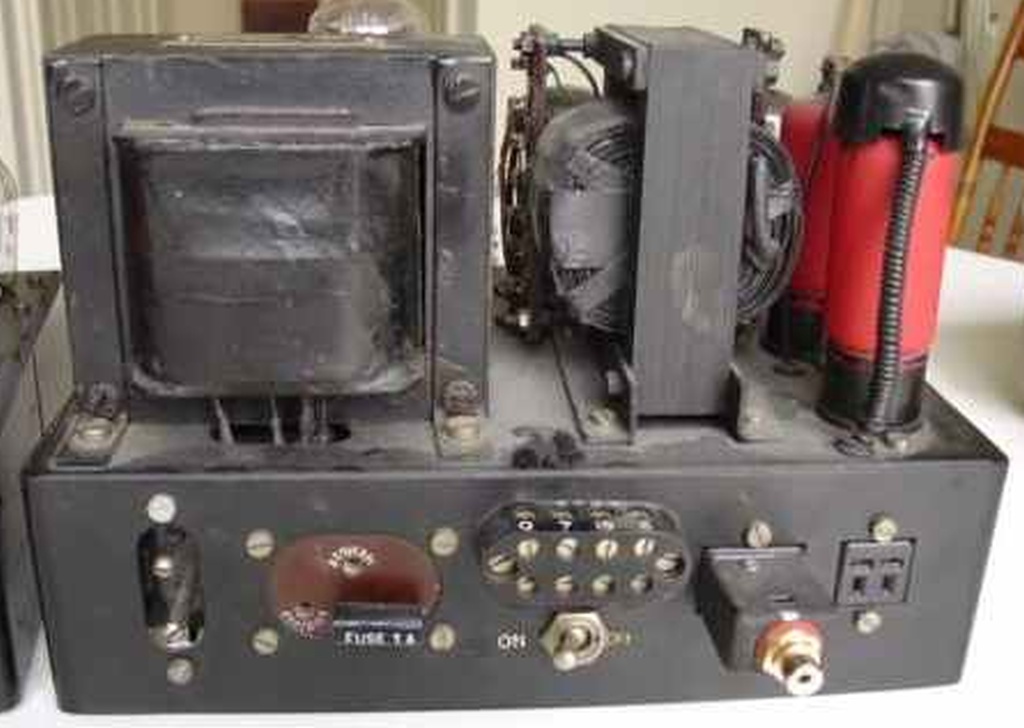

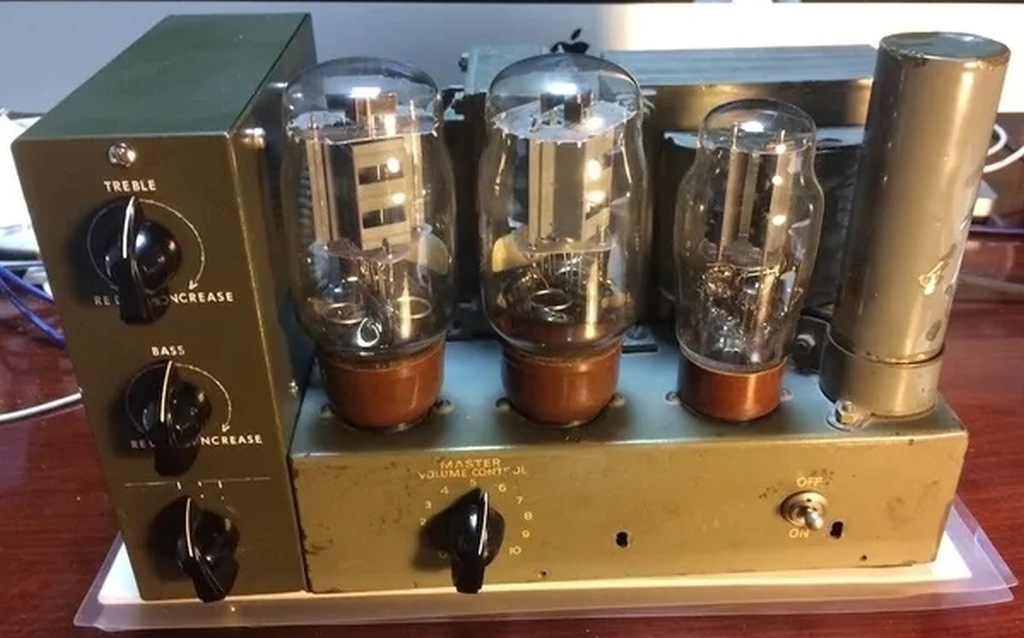

Quad 12 en 12/P  voor- eindversterker   1949-1951   1.000 units

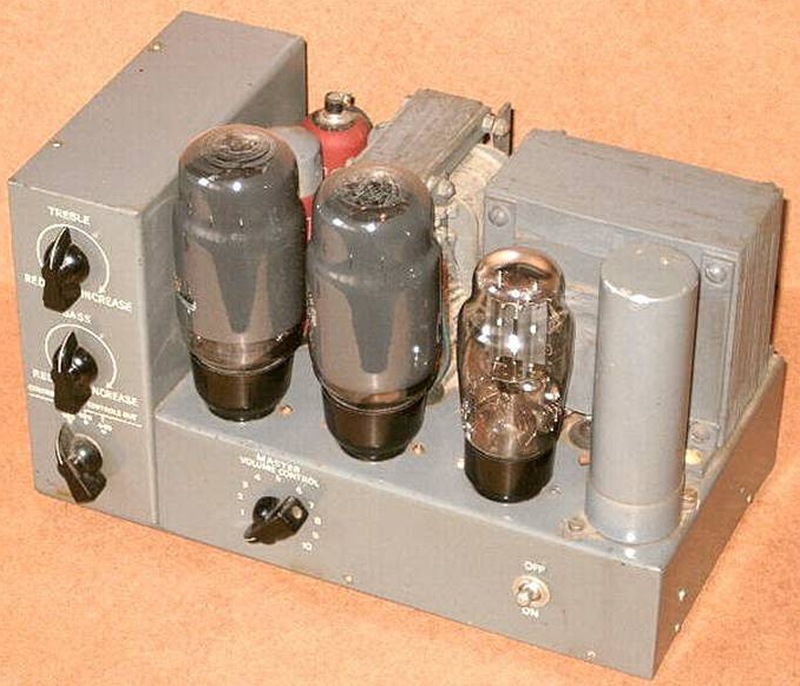

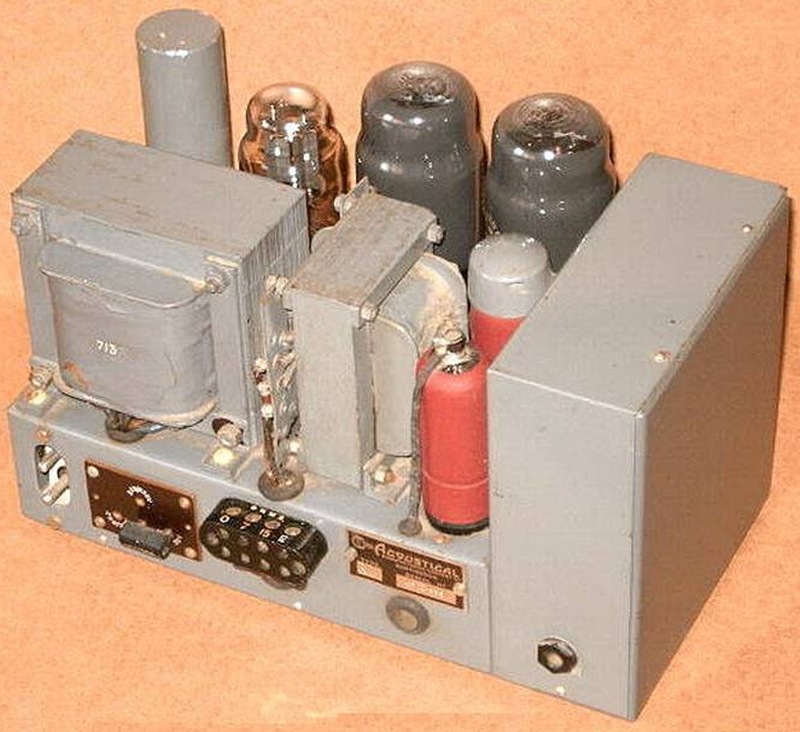

Acoustical 1 / Quad 1  eindversterker mono   1951-1953   2.000 units

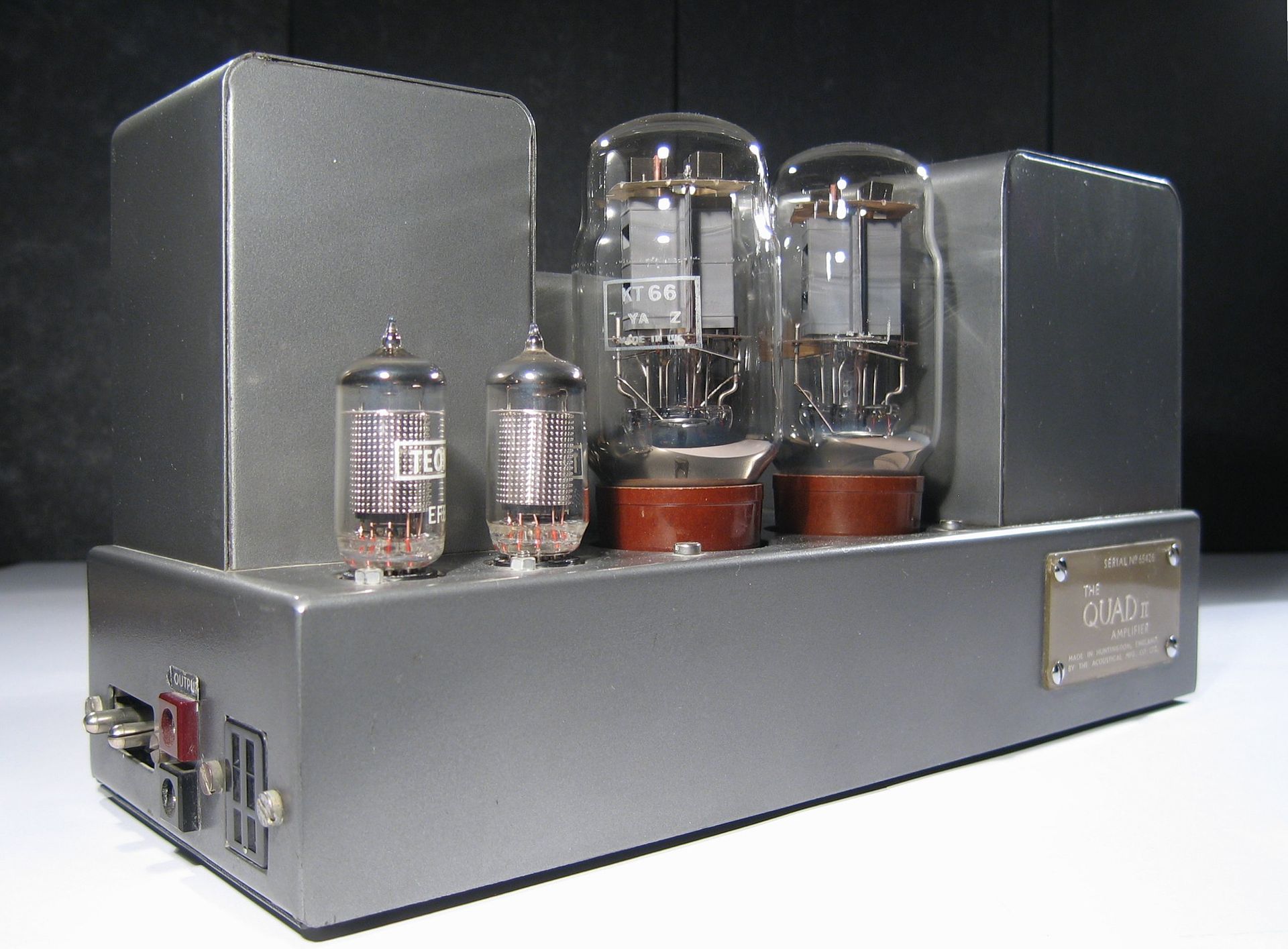

Quad II  eindversterker mono   1959-1967   90.000 units

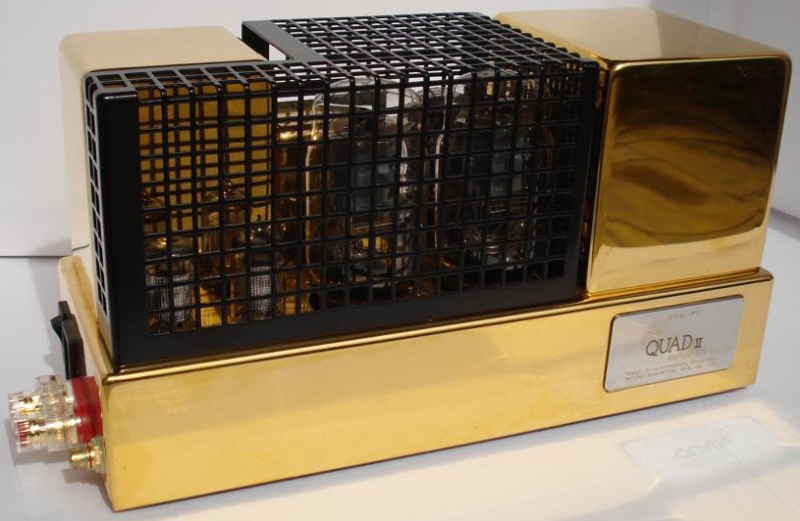

Quad II diamond jubilee  eindversterker mono

AvO: De buizen eindversterker Quad II was (en is) een heel goede eindtrap, maar op zich niet zo heel erg bijzonder; op de uitgangstrafo na, die was bijzonder goed. De prijs was echter relatief aantrekkelijk en het feit dat voor stereo twee exemplaren nodig zijn heeft ook wel iets: je kunt dan bij elke luidspreker een eindtrap plaatsen. De Radford buizen eindversterker STA 25 (er was ook een mono versie MA 25) was echter duidelijk de meerdere van de Quad II en terecht een stuk duurder. We spreken dan van eind jaren vijftig, begin jaren zestig.

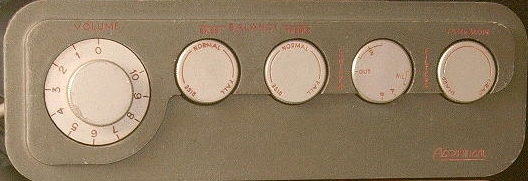

Acoustical QC 1  voorversterker stereo

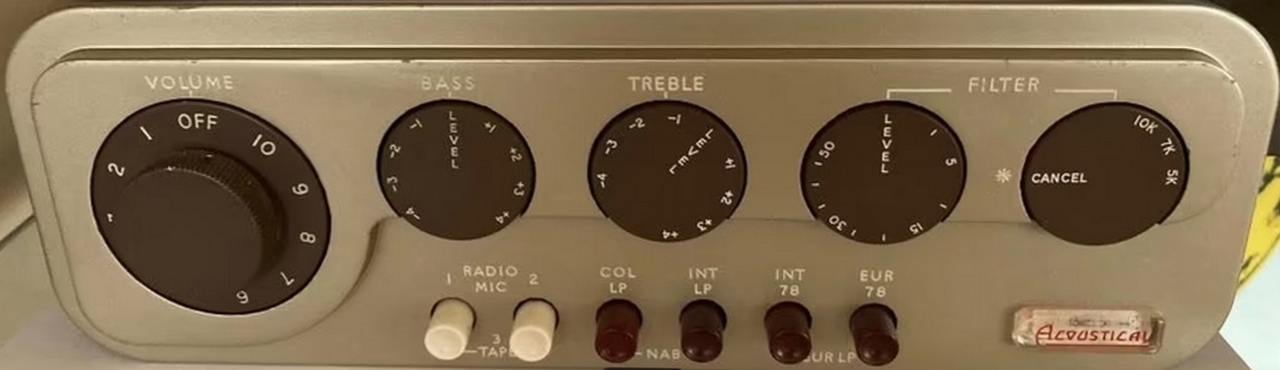

Acoustical QC II  voorversterker stereo

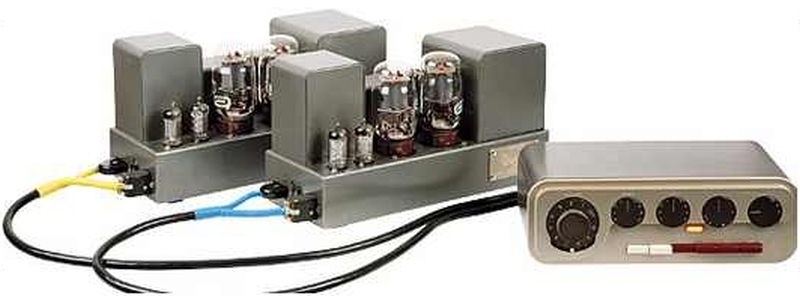

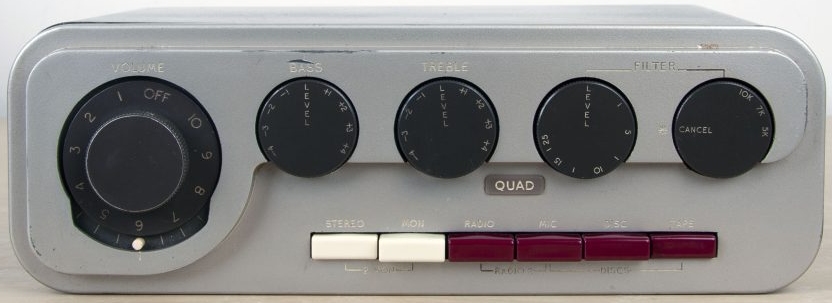

Quad QC 22  voorversterker stereo   1953-1959   20.000 units



AvO: De bij de Quad II passende buizen Quad SC 22 voorversterker werd uit de eindtrap gevoed en was de enige (zover mij bekend) die geschikt was voor alle bestaande correcties voor platen (elk platenmerk had zijn eigen correctie!) wat hem zonder meer uniek maakte. Toch ook hier: die aanpassingen waren al lang niet meer nodig, maar werden gewoon gehandhaafd omdat men niet innoveerde. Andere zaken als Tape Monitor werden vanwege dezelfde oorzaak ook niet doorgevoerd.

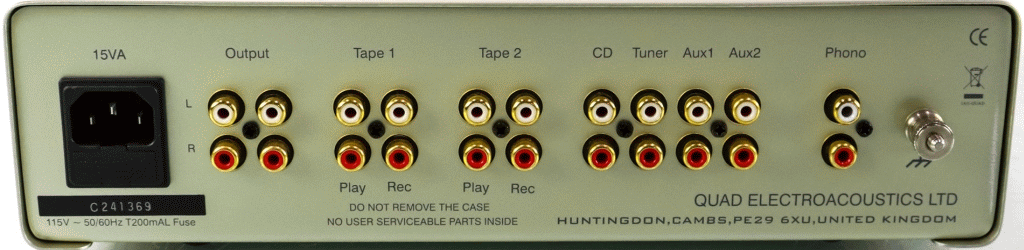

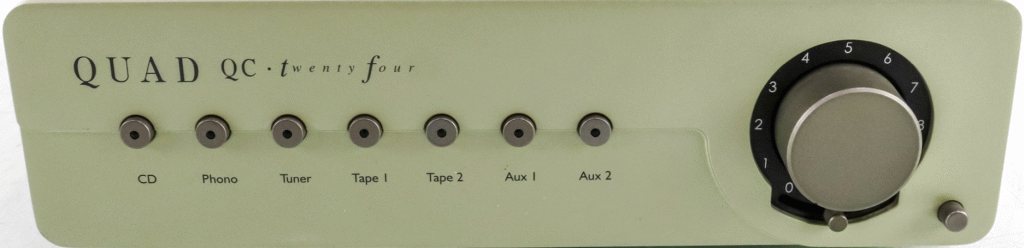

Quad QC 24  voorversterker stereo   de QC 22 in een nieuw jasje

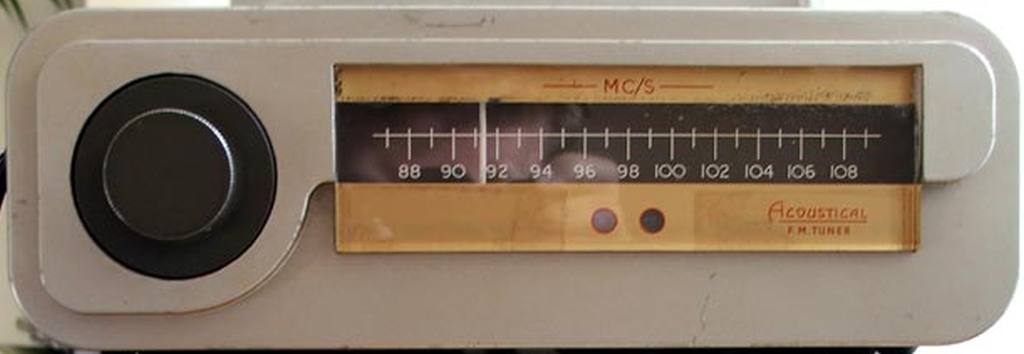

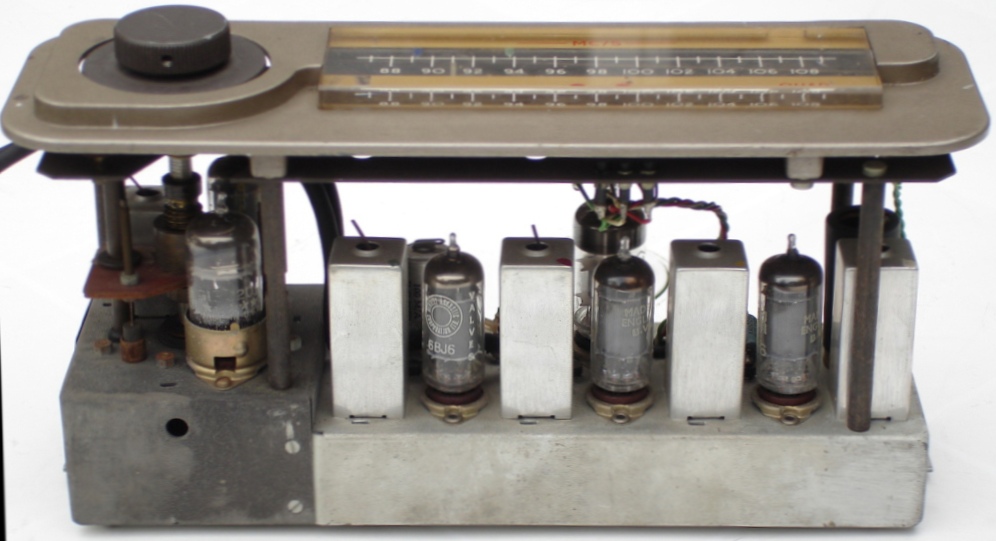

Acoustical FM 1    de originele naam is 'Acoustical FM', voor onderscheid met volgende versies vaak de '(Acoustical) FM 1' genoemd.

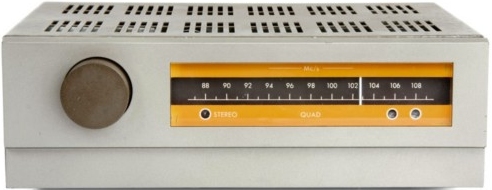

Quad FM 2    dit is de buizenversie van de FM 3, heeft geen 'ruiters en heeft koelsleuven aan de bovenkant

AvO: De FM2 is in feite de oude FM tuner die bij de QC 22 buizen voorversterker hoort in het jasje van de 33 voorversterker. Aanvankelijk was er nog een versie met losse stereodecoder, waar veel problemen mee waren. Ook de stereodecoder van de FM2 wil nog wel eens kuren hebben. Het grootste probleem - en daar is weinig aan te doen - is de speling die in de loop der jaren is ontstaan op de afstemming. Wat betekent dat een lichte aanraking van de afstemknop de afstemming al doet verschuiven. De latere FM3 tuner is in alle opzichten superieur aan de FM2 en deze verdient dan ook verre de voorkeur. De voorkeur voor buizen is in dit geval (en de meeste andere) volstrekt misplaatst.

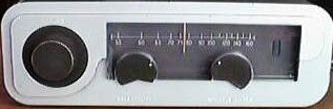

Acoustical AM 1 versie 1

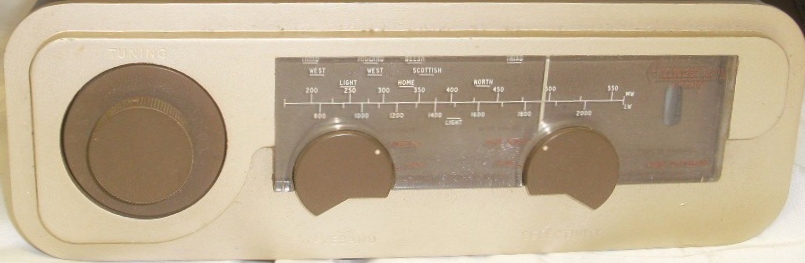

Acoustical AM 1 versie 2

De originele naam is 'Acoustical AM', voor onderscheid met volgende versies vaak '(Acoustical) AM 1' genoemd.

Versie 1 en versie 2 samen: 1954-1960

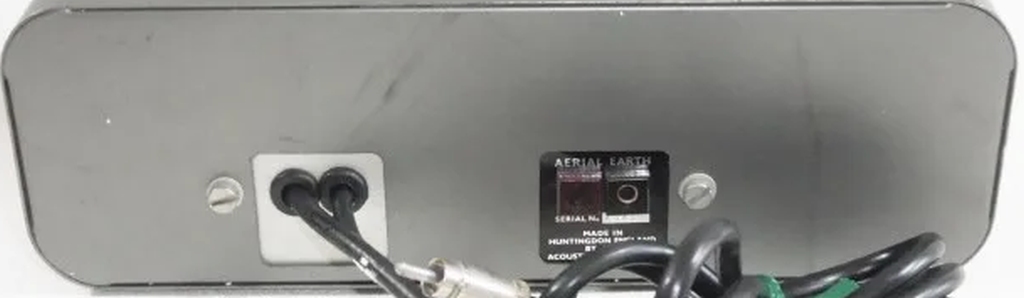

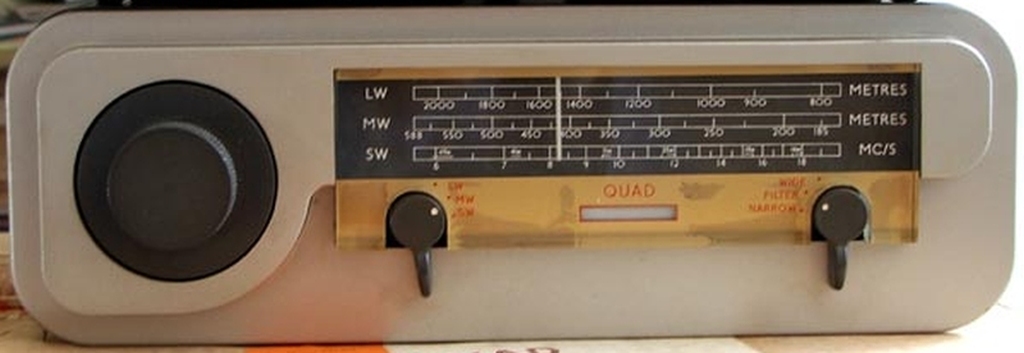

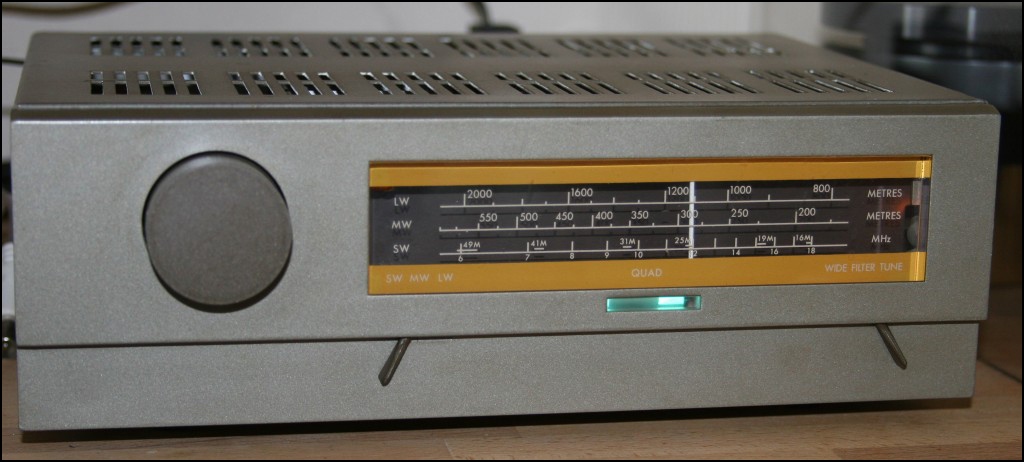

Quad AM 2   1960-1969,   10.000 units

AvO: De AM tuners zijn niet best, de FM 2 ook niet, gevoeligheid en afstemming zijn gebrekkig. De AM tuners waren bedoeld voor AM ontvangst in het VK waar de gevoeligheid niet zo belangrijk was. Naar buitenlandse zenders luisterden ze daar toch niet.

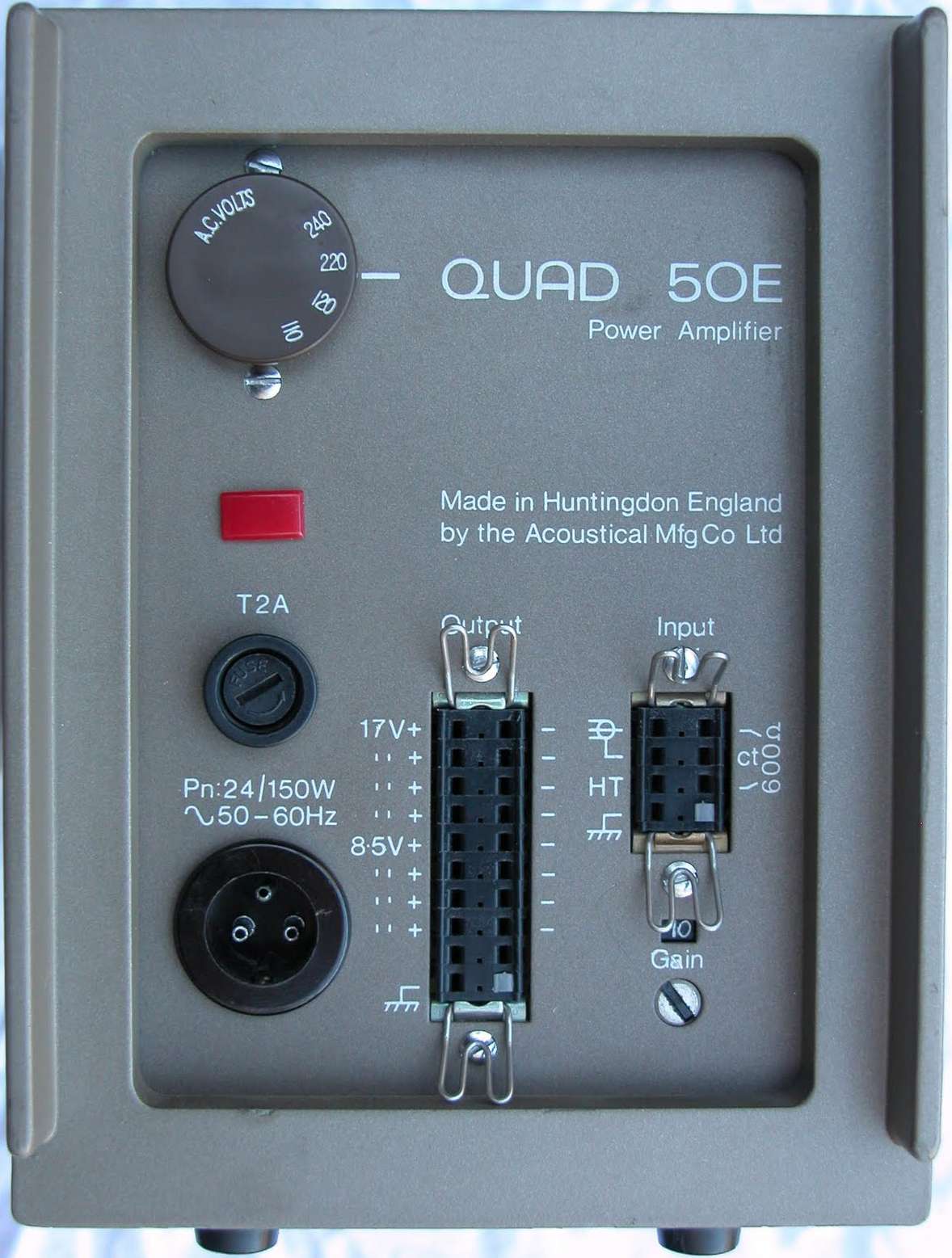

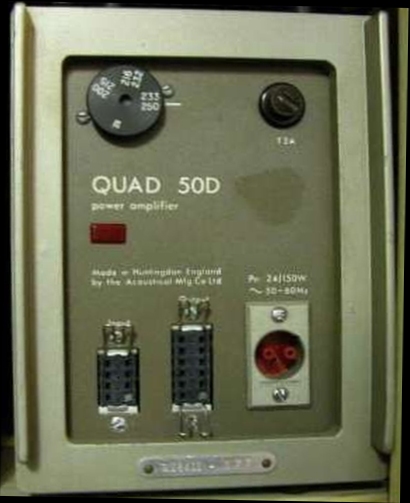

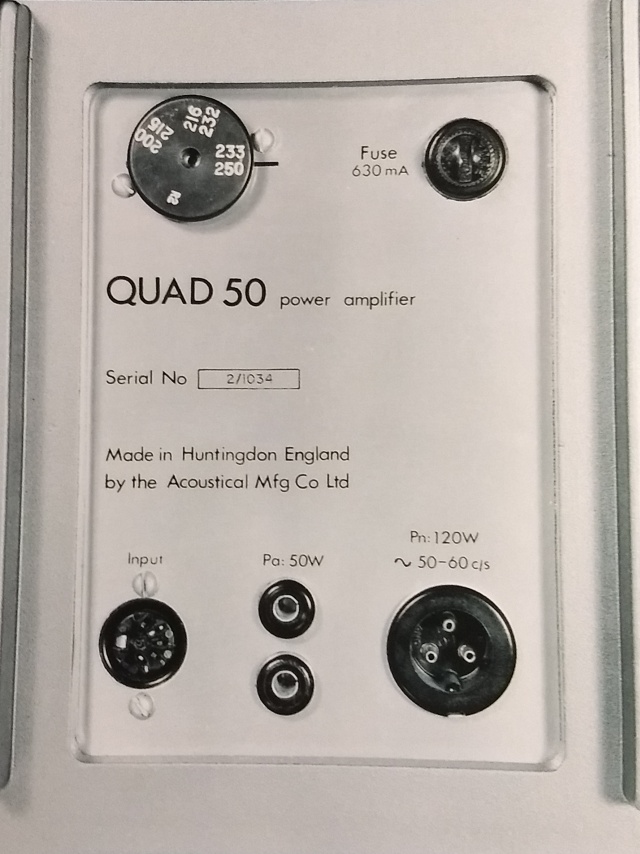

Quad 50,  Quad 50E,  Quad 50D  eindversterker mono   1966-1983   12.000 units
vintageaudiorepair.nl:  De Quad 50E is de opvolger van de Quad 50. Schema technisch zijn beide versterkers identiek. De 50E heeft echter een aantal extra mogelijkheden ten opzichte van de 50. Zo heeft de E een speciale plug waarmee verschillende speaker impedanties geselecteerd kunnen worden door middel van linkjes in de speaker connector. Ook is er een optie voor een gebalanceerde ingangstransformator. Tot slot is de ingangsgevoeligheid van de E instelbaar.
De 50 is zeer kort in productie geweest, opgevolgd door de veelzijdigere 50E en later een iets eenvoudigere variant, de 50D, waarbij minder verschillende speaker impedanties instelbaar zijn. De Quad 50E is een echt werkpaard. Het apparaat werd in exact dezelfde behuizing geleverd als de Quad 303 maar is wezenlijk een ander apparaat. Allereerst is de Quad 303 een stereo versterker en de Quad 50E een mono versterker maar veel belangrijker nog, het ontwerp van de 303 is totaal anders dan het ontwerp van de 50E. Het ontwerp van de Quad 50E laat zich nog het beste met dat van een buizenversterker vergelijken. Het ontwerp ziet er anno 2014 heel erg raar uit maar als men bedenkt dat de versterker in 1965 ontworpen is dan is de keuze voor het ontwerp voor de hand liggend. In 1965 was transistortechniek nog maar net in opkomst. Net als in een buizenversterker bevindt zich in de 50E ook een uitgangstrafo. De voeding heeft net als vele buizenversterkers een smoorspoel, iets wat in transistorversterkers zeer ongebruikelijk is. De meeste 50E’s zijn toegepast als Public Address versterkers maar ook diverse omroepen hebben deze versterkers jarenlang gebruikt. Leuk detail, tot ver in de jaren negentig zijn duizenden 50E’s in Engeland ingezet door de spoorwegen om de omroepberichten op de perrons uit te versterken. Waar zouden ze gebleven zijn??
Van de set die hier gereviseerd is kwam een exemplaar bij het Nederlands Omroep Bedrijf (NOB) vandaan. Daar is het apparaat als niet altijd even liefdevol behandeld. Zo zijn er diverse extra connectoren op het front aangebracht en is de behuizing zwaar beschadigd en roestig. De printplaat waar de elektronica zich op bevindt laat ook sterk te wensen over. Daarom heeft Vintage Audio Repair een geheel nieuwe printplaat naar het exact ontwerp van de 50E ontworpen en in een kleine oplage laten produceren. Hierdoor is het mogelijk om dit paar 50E’s tot nieuwstaat te restaureren en de ware potentie van de versterker naar boven te halen. Dankzij de nieuwe printen en de opnieuw strak gemaakte en gespoten behuizing zijn deze bejaarde versterkers weer als nieuw. Ondanks het feit dat deze versterkers vooral voor Public Address doeleinden zijn ontworpen klinken ze in een HIFI setup heel erg mooi. Ten opzichte van de 303 laat de 50E een levendigere sound horen. De soundstage is bovendien dieper en breder. Het geluid is smeuοg en rijk van klank. Het is een genot om uren en uren naar deze set te luisteren.

AvO: De 50(E) was vrijwel zeker bedoeld als opvolger van de Quad II en heeft daardoor exact dezelfde afmetingen en uit praktische overwegingen heeft men de kast gehandhaafd voor de 303. Die 303 is deels ontworpen/verbeterd door Peter Baxandal (ja, van de klankregeling), een goede vriend van Peter Walker. Ik heb nooit een originele 50 in handen gehad; ben benieuwd of het koelblok toen al de boringen had voor vijf (i.p.v. drie) transistoren had? Dat zou kunnen wijzen op een parallelle ontwikkeling, wat me eigenlijk logisch lijkt? Bedenk dat de 50 geen echte voordelen had t.o.v. de Quad II, uitgezonderd de slijtage van de buizen. De 303 had dezelfde reserve als de Quad II en de 50, maar een veel lagere vervorming en was de eerste met een verwaarloosbare crossover vervorming die destijds (1967) alle transistorwerpen teisterde. Peter Walker en Peter Baxandal behoorden tot de weinigen die zich dat realiseerden.

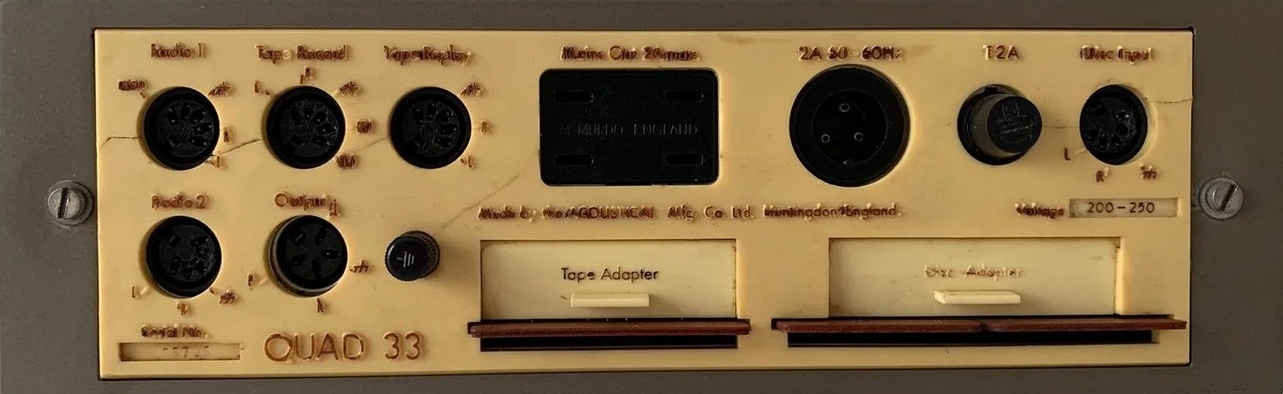

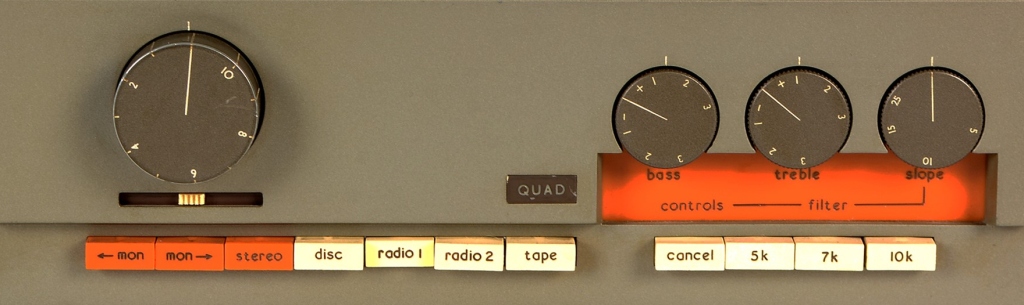

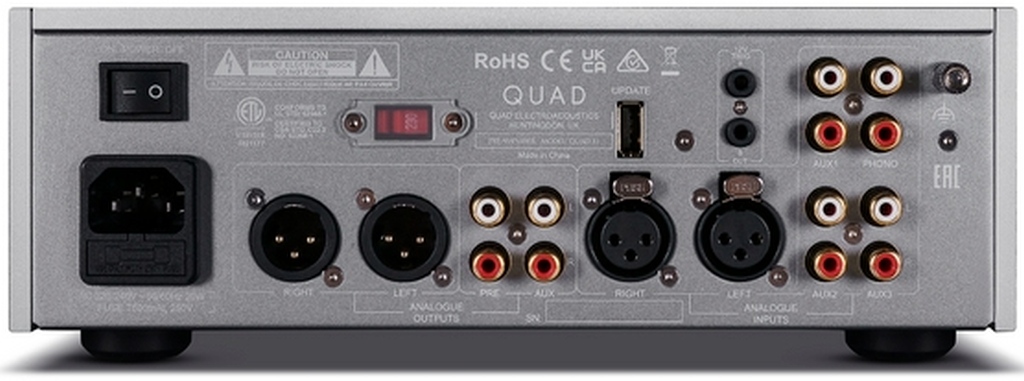

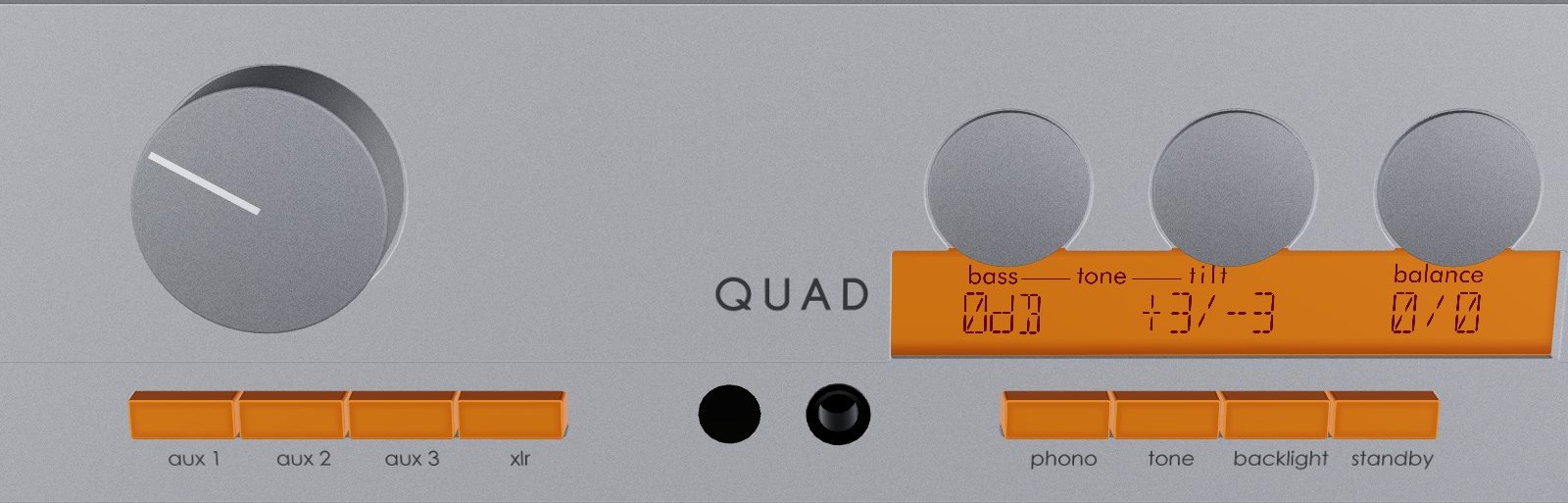

Quad 33  voorversterker  specs     1967-1982   120.000 units

AvO: De Quad 33 voorversterker moet worden gezien als de transistor opvolger van de buizen QC 22 voorversterker uit de jaren vijftig. De Quad 33 is simpel maar geraffineerd van opzet, klein en gemakkelijk te bedienen. Kenmerkend detail is de klankregeling/filterschakeling die min of meer direct van de buizen voorganger is overgenomen. Vervorming en ruisafstanden zijn uitstekend, zeker voor deze prijsklasse. Na revisie zijn die cijfers nog wat beter. Beperkingen gelden het aantal ingangen (4) en het ontbreken van een hoofdtelefoonuitgang. De nieuwe Quad 33/2 heeft daarom 6 ingangen en aan een hoofdtelefoon versterkertje wordt gewerkt.

De 230 V stroomaansluiting is de Bulgin PX0430/SE male.

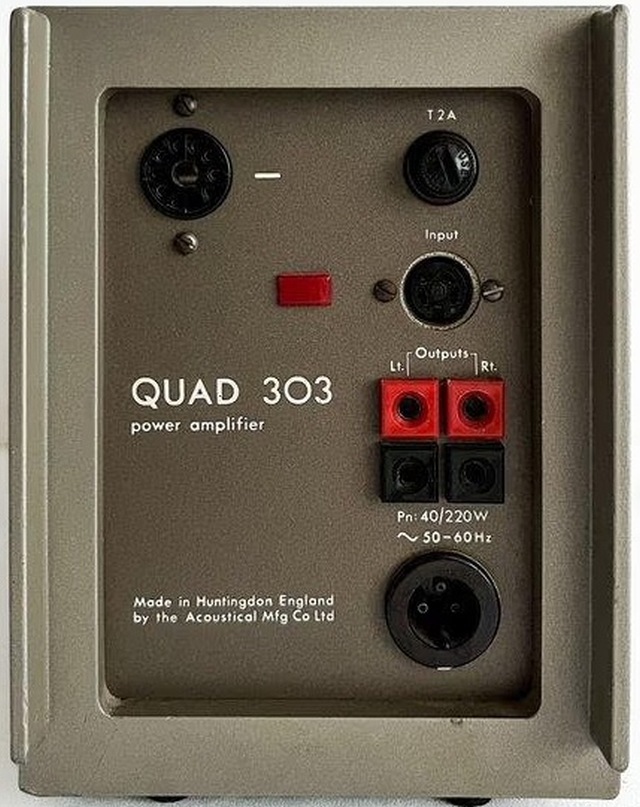

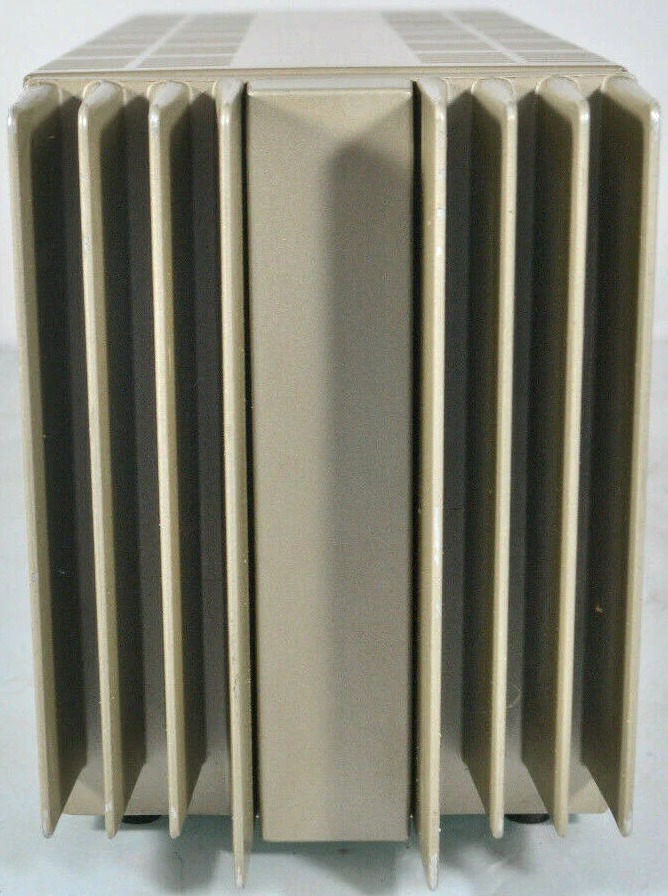

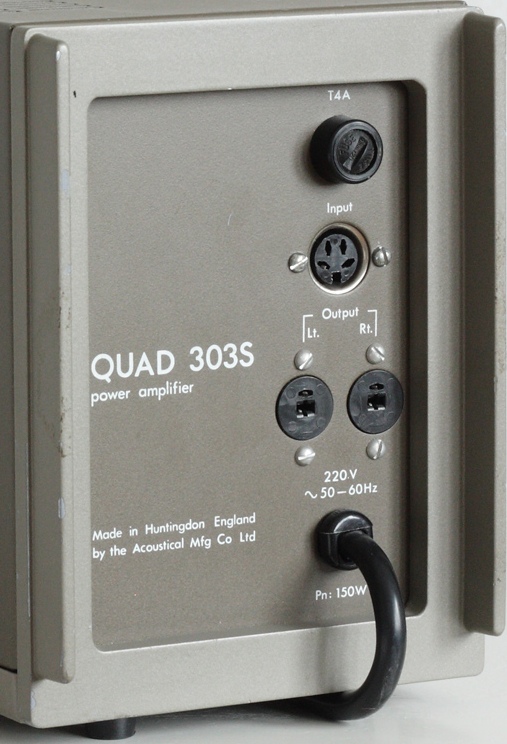

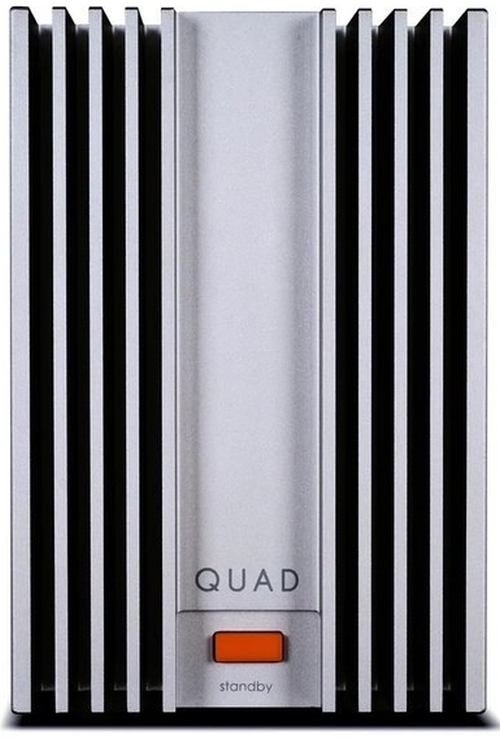

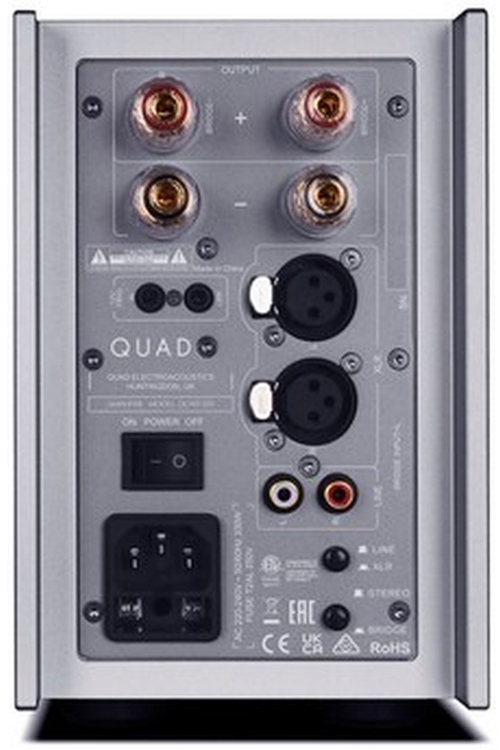

Quad 303  eindversterker  specs
1967-1985   94.000 units

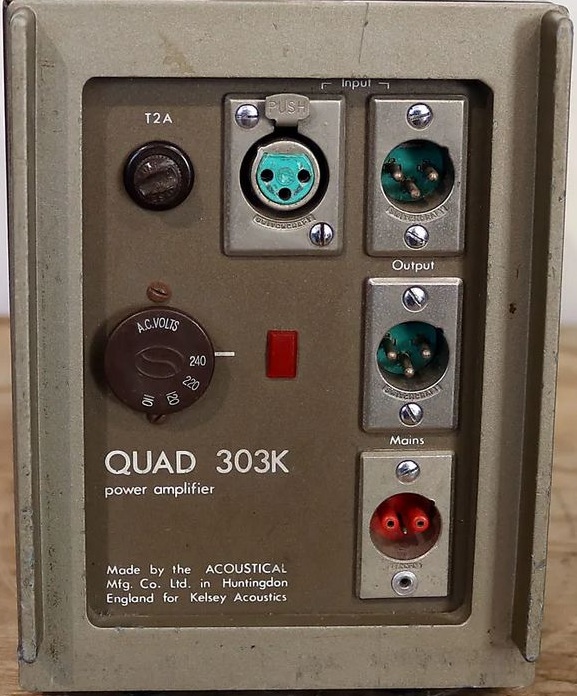

Quad 303K
gewijzigd voor Kelsey Electronics

Quad 303S
export for the Swedish market.

AvO: De Quad 303 eindversterker is het beste product dat Quad ooit heeft geproduceerd. Klinkt het beste, is door en door stabiel en heeft een haast onbegrensde levensduur. Met eens in de 20 jaar wat aandacht, dat wel. Een zonder meer geniaal ontwerp dat nog niets van zijn kwaliteit heeft verloren.

De 230 V stroomaansluiting is de Bulgin PX0430/SE male.

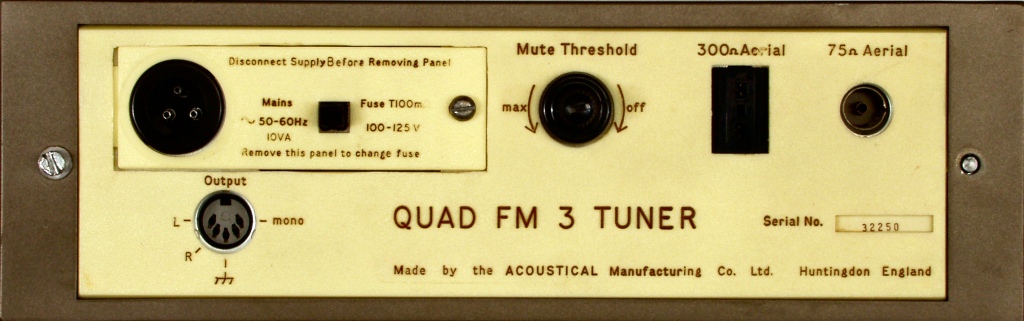

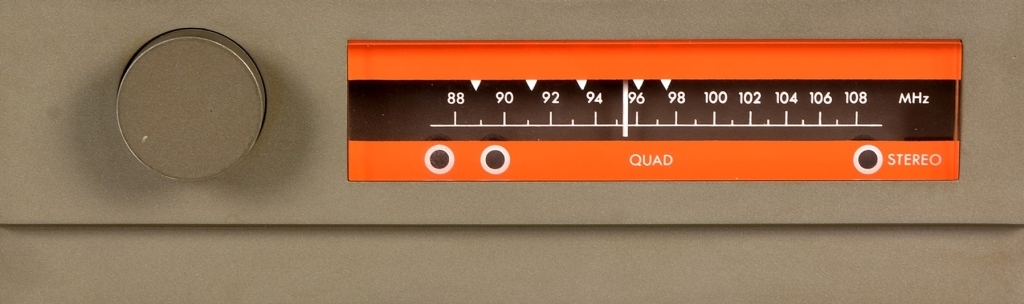

Quad FM 3  specs   tuner   1971-1982   50.000 units

AvO:  De FM3 is beter dan de FM4 en kent nauwelijks problemen.

De 230 V stroomaansluiting is de Bulgin PX0430/SE male.

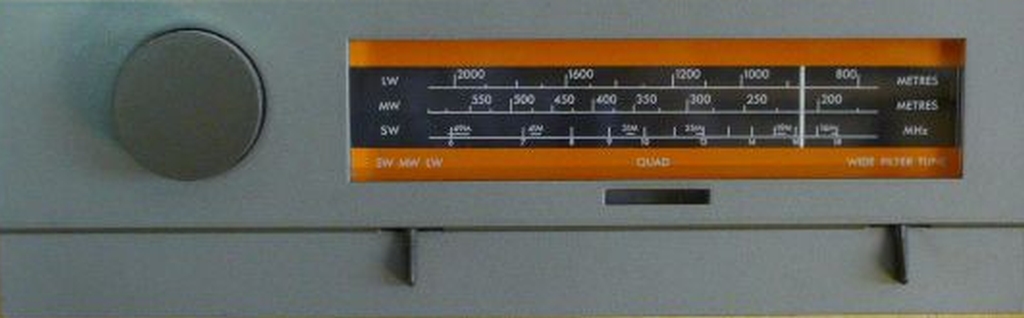

Quad AM 3  specs   tuner   1969-1973   2.000 units



AvO: De AM3 komt zelden voor en sommigen zoeken hem al jaren. Het is nog een buizentuner en werd in verschillende versies geleverd: de Europese versie (lang, midden en kortegolf, foto hierboven) en een 'Oversees' met middengolf en tweemaal kortegolf. Het is geen hoogvlieger en bovendien is op de AM-band weinig meer te vinden. De buizen zijn prima leverbaar, maar reparatie wordt afgeraden.

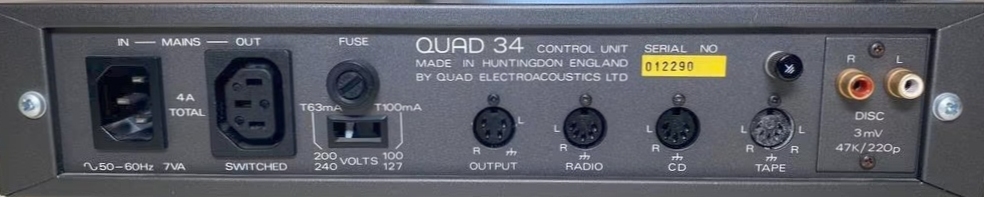

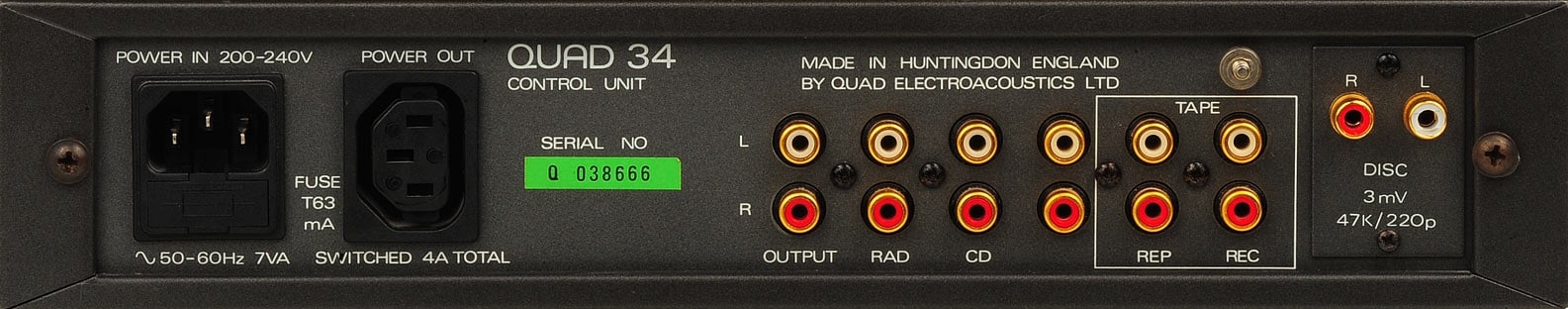

Quad 34  voorversterker  specs   1982-1995   41.000 units



AvO: link link  Hoewel in de specificaties niets te vinden is wat werkelijk substantieel beter is dan de Quad 33, heb ik het gevoel dat hij bij luisterproeven wel degelijk beter is. De 34 lijkt me op het gehoor nog stiller dan de 33 al was. Tevens heb ik het idee dat de definitie van de pu-voorversterker bij de 34 beter is, maar dat kan idee zijn. Vooral de MC-voorversterker is bijzonder stil en de aanpassing bleek voor het Denon DL-305 element uitstekend gekozen te zijn. Was de keus tussen de 33 en de 44 een moeilijke, nog afgezien van de prijs, die tussen de 34 en de 44 is heel eenvoudig. Bent u een recorderfanaat die beslist op twee recorders achter-band wil luisteren, dan bent u aangewezen op de 44. In alle andere gevallen heeft de 34 mijn voorkeur. Wat de klankregeling betreft wint de 34 het omdat hij een aantal standen méér heeft dan zijn grote broer. Hij mist daarentegen het regelbare filter en moet het met vaste curves doen. Voor mij ruim voldoende. Verder is de 34 een voorversterker met uitstekende prestaties, goed gebouwd en nog klein ook.

In de 230 V uitgang gaat een C14 male.

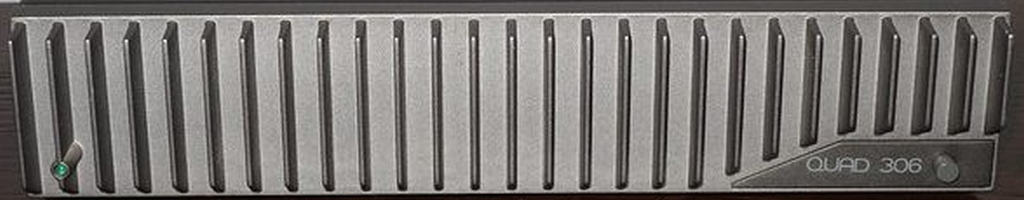

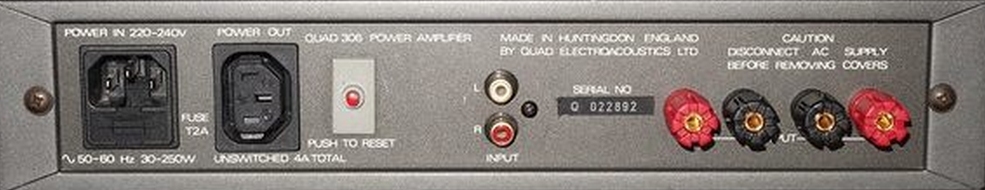

Quad 306  eindversterker  specs   1986-1995   25.000 units

AvO:  De 306 is de verlate opvolger van de 303 eindversterker, maar zonder diens kwaliteiten. De 306 is de mindere van de 303. In feite zijn de 306 en de 606 (ook 707 en 909) allemaal gebouwd volgens het Current Dumping systeem van de 405 en allemaal de mindere van de 303. Ze hebben iets groezeligs in het hoog (de 405-2 het minst) en zijn uiterst gevoelig voor de voeding. Review.

In de 230 V uitgang gaat een C14 male.

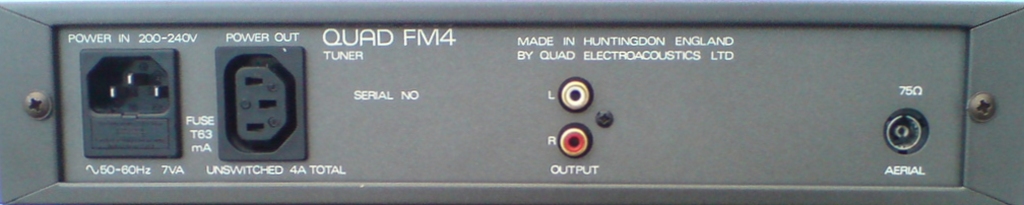

Quad FM 4  tuner  specs   1982-1995   37.000 units

AvO:  Een qua prestaties goede tuner, maar niet digitaal. Het is een analoge tuner met digitale uitlezing en voorkeurinstellingen. Vaak problemen met de accu (lekken!) die in een rare schakeling zit en hier sinds enige tijd wordt vervangen door drie penlights die zo'n jaar of 8 meegaan en veel ellende voorkomen. Ook hier net als bij de 34 voorversterker problemen met het moederboard en de voeding. Al met al toch wel heel wat problemen met deze FM4, waar de FM3 niet alleen beter is maar ook nauwelijks problemen kent.

In de 230 V uitgang gaat een C14 male.

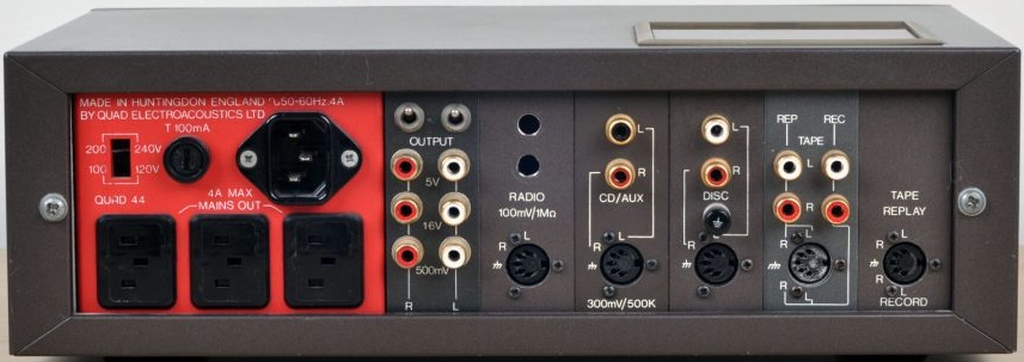

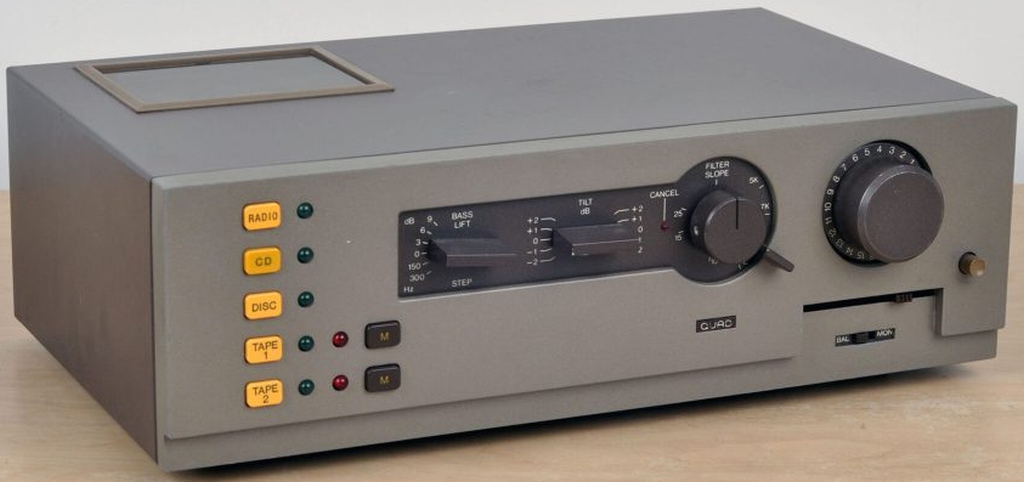

Quad 44  voorversterker  specs   1979-1989   40.000 units

AvO:  De 44 is de opvolger van de beroemde voorversterker 33. Echter, behalve het hoge filter, is alles anders, b.v. de klankregeling. Geen transistoren maar op-amps en elektronische schakelaars in de ingangen. Verder is er een mix van DIN- en RCA-connecties op de vijf modulaire ingangen. Er zijn drie series te onderscheiden. Tot serienummer 12.000 blijft alles ongeveer hetzelfde, vanaf 12.000 tot 23.000 een gewijzigde voeding en kleine veranderingen en vanaf serienummer 23.000 valt alles op zijn plek; een aantal schakelingen worden van de later verschenen 34 gekopieerd. Deze laatste versie van de 44 is naast de verouderde DIN-aansluitingen volledig met RCA-connectoren uitgevoerd.

In de 230 V uitgang gaat een C14 male.

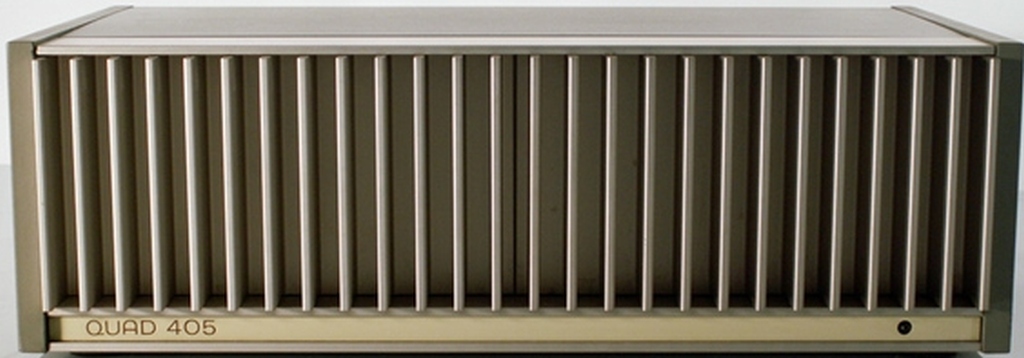

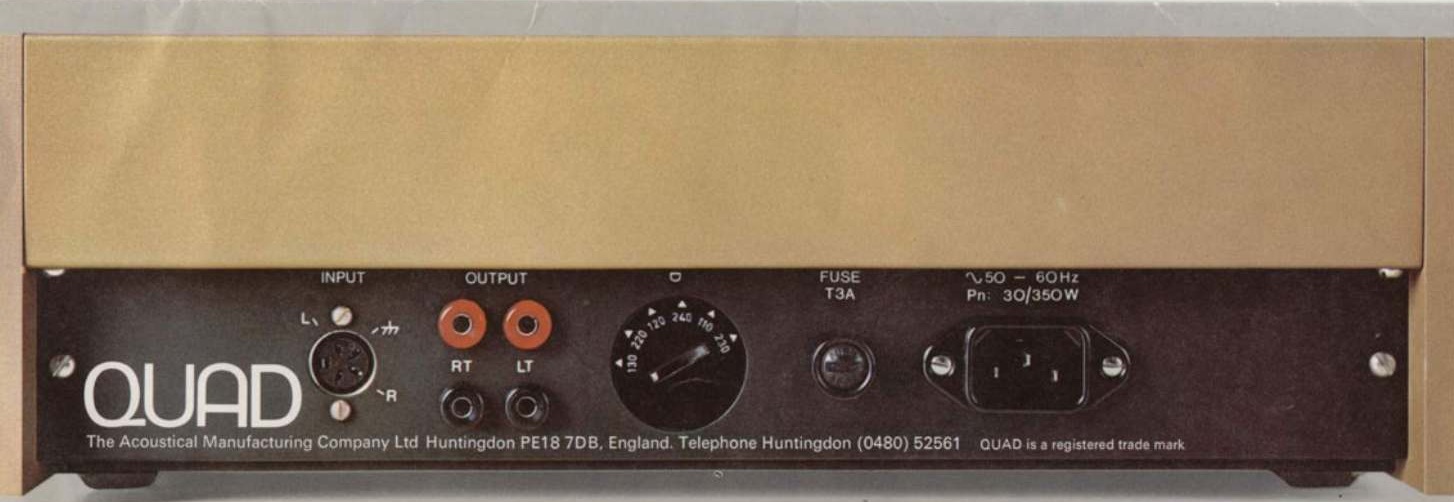

Quad 405  eindversterker  specs   1975-1982   59.000 units

AvO:  De serie-nummering loopt door van de 405 naar de 405-2. Al voordat de aanduiding 405-2 verscheen, waren de specificaties al van de 405-2.

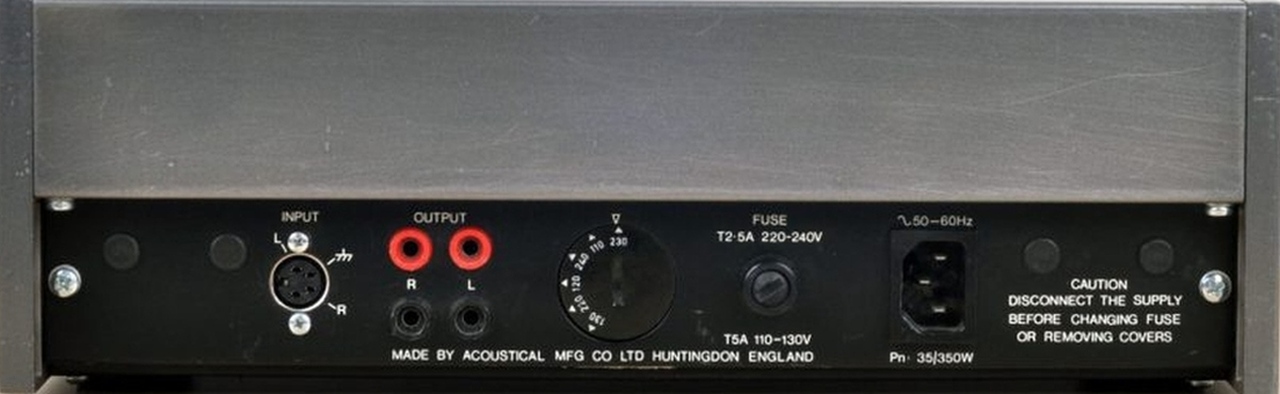

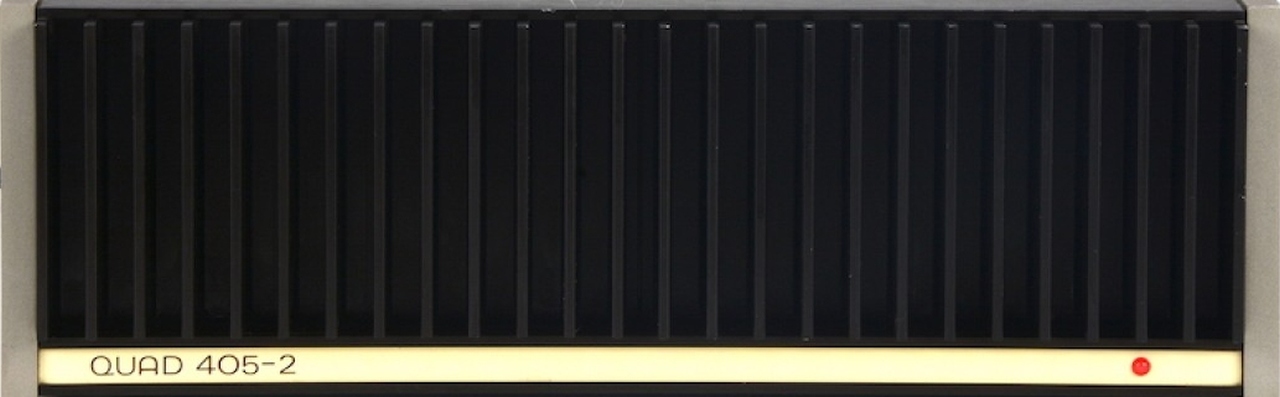

Quad 405-2  eindversterker  specs   1982-1993   41.000 units

AvO:  Vanaf nr. 57.301 tot 57.600 wordt de eerste versie van de 405-2 toegepast zonder dat dit in de type-aanduiding is te zien, die is dan nog gewoon 405. Maar ook de serienummers 59.001 tot 62.500 hebben versterkers van het type 405-2 zonder dat dit er op staat. Quad gebruikt hier PCB nummer M12565.3. De originele 405 (eerste versie gebruikt PCB's type M12368 nrs. 5 t/m 10.

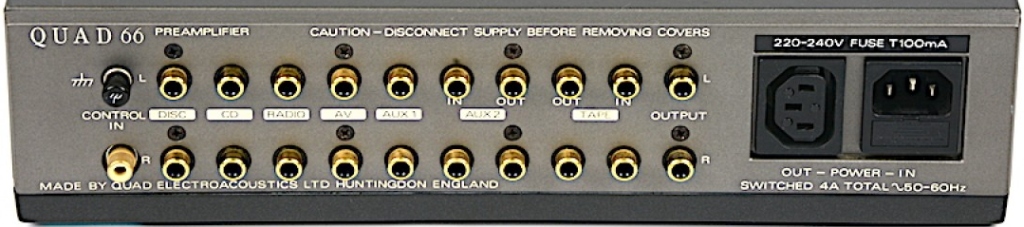

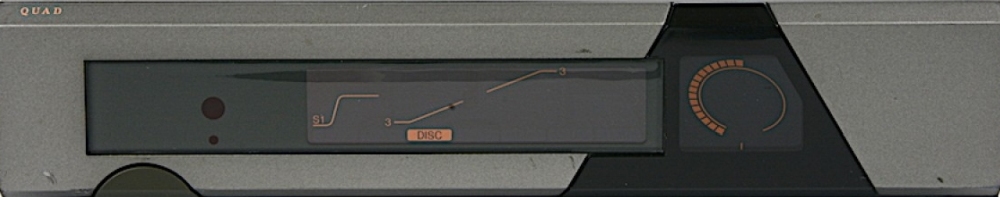

Quad 66  voorversterker   1989-1996   12.000 units

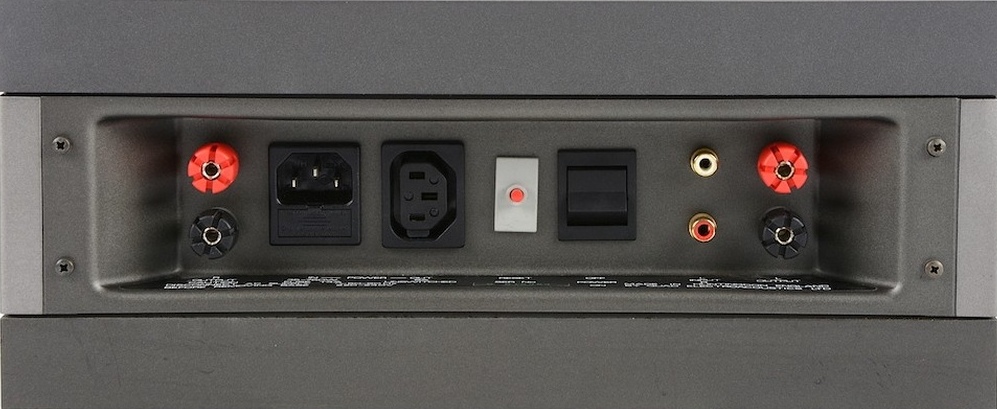

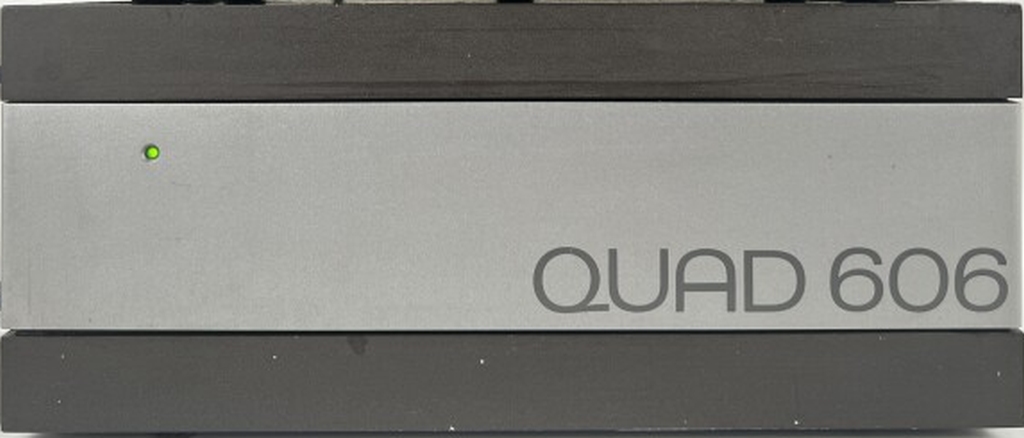

Quad 606  eindversterker   1986-1997   27.700 units

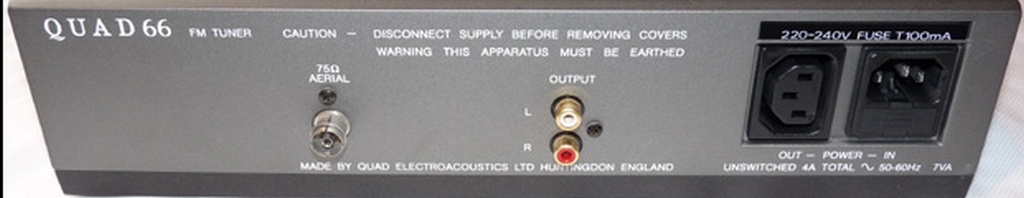

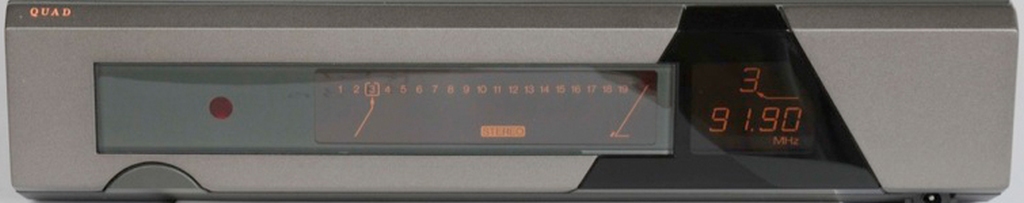

Quad 66 FM   tuner   1991-1996   5100 units

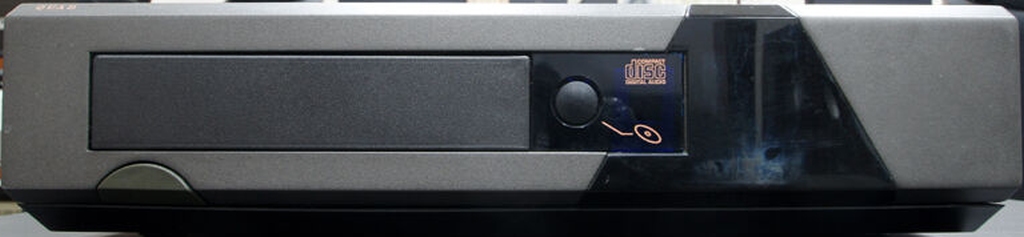

Quad 66   cd-speler   1989-1994   13.000 units

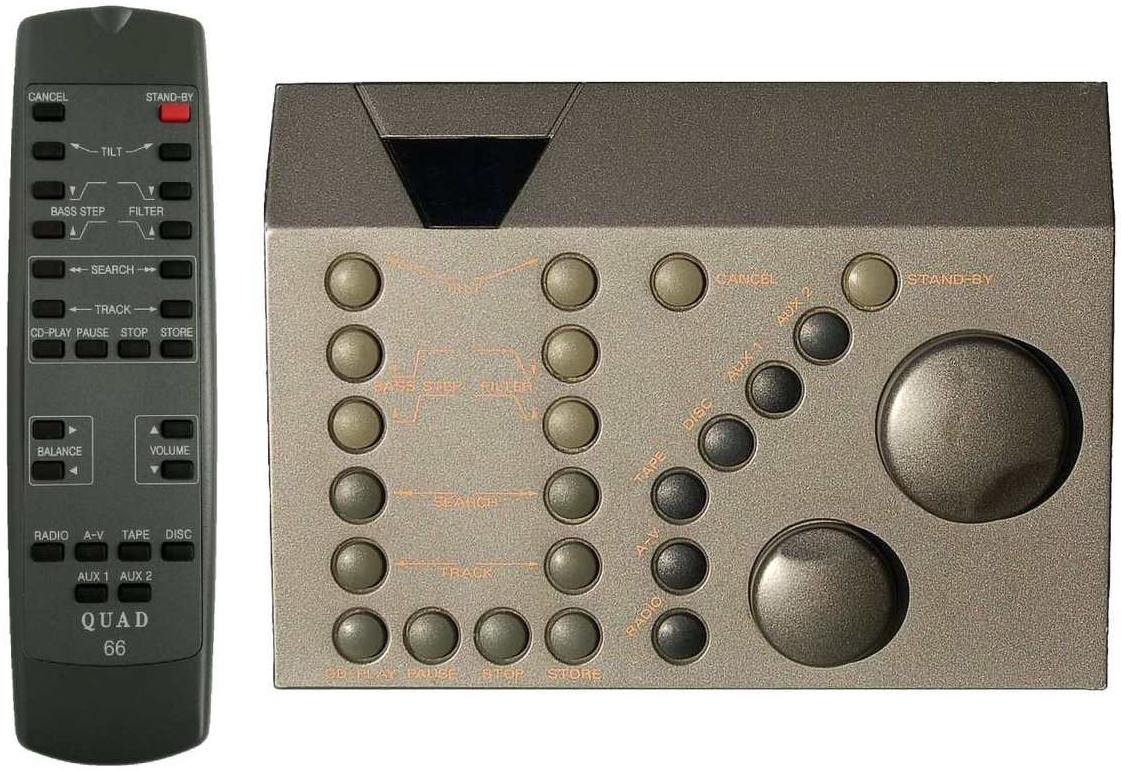

Quad 66   afstandsbediening   1989-1996   12.000 units

AvO: Het Quad 66 systeem met de bijzondere Scepter afstandsbediening (naar voorbeeld van Bang & Olufsen, maar die was veel mooier gemaakt) is maar kort op de markt geweest. Dat komt door een hoop tegenslag en problemen met de CD-speler (Philips stopte ineens met het loopwerk waarop de CD66 was gebaseerd) en de levering van het Telefunken IC voor de tuner is nooit goed van de grond gekomen. Ook de productiekwaliteit liet te wensen over.

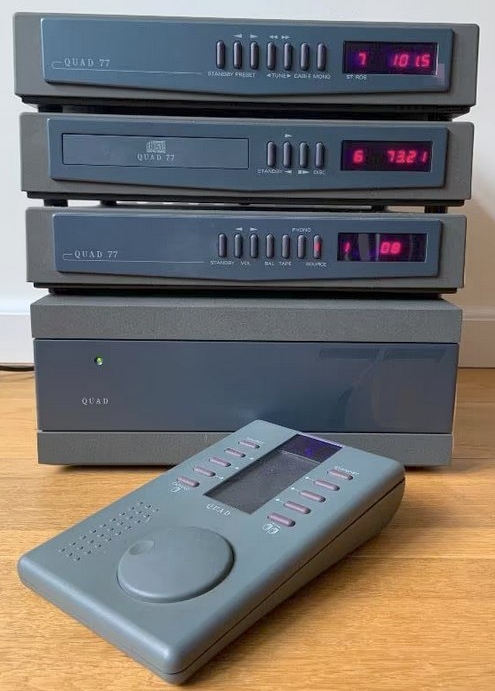

Quad 77 707  voorversterker, eindversterker cd en tuner   1999-?

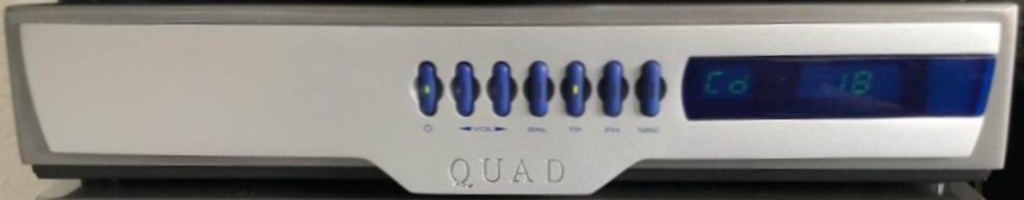

Quad 99  voorversterker   1999-?

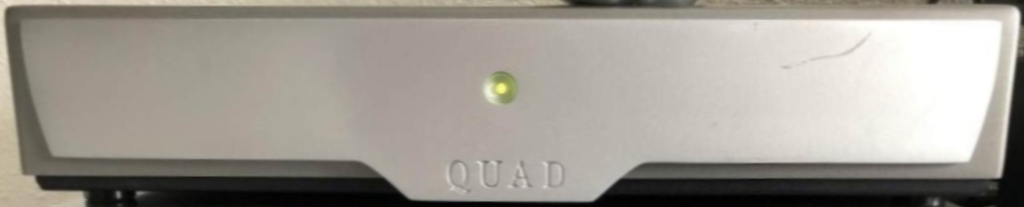

Quad 909  eindversterker   1999-?

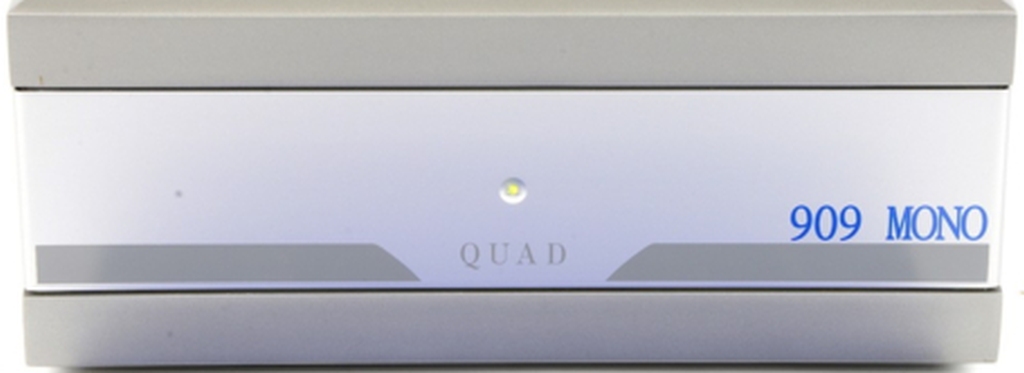

Quad 909 mono  eindversterker mono   2000-?

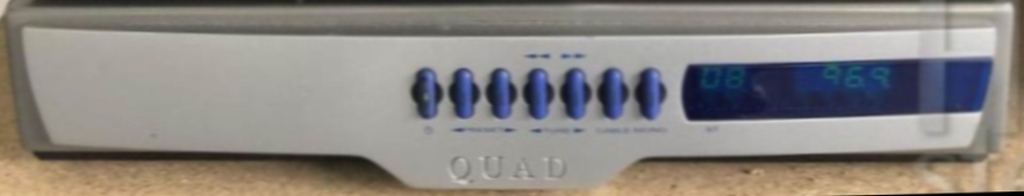

Quad 99 FM   1999-?

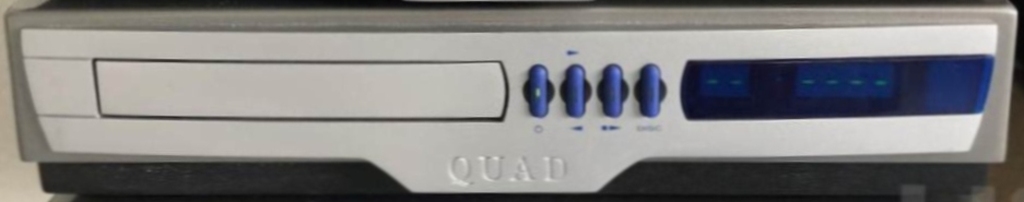

Quad 99 CD speler   1999-?

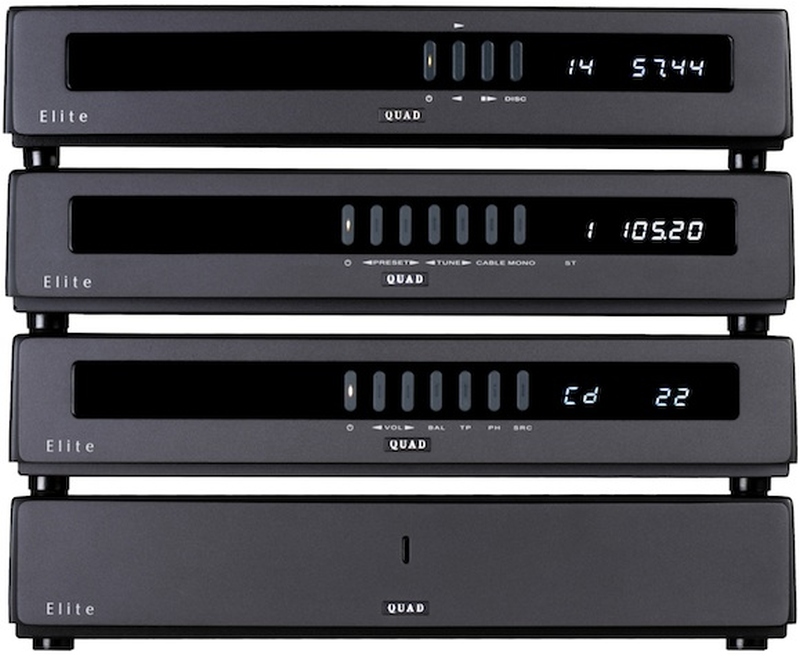

Quad Elite

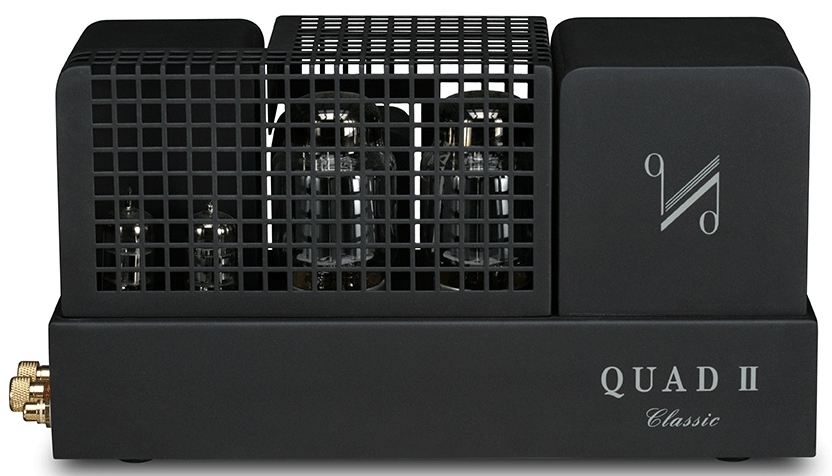

Quad II Classic  mono eindversterker

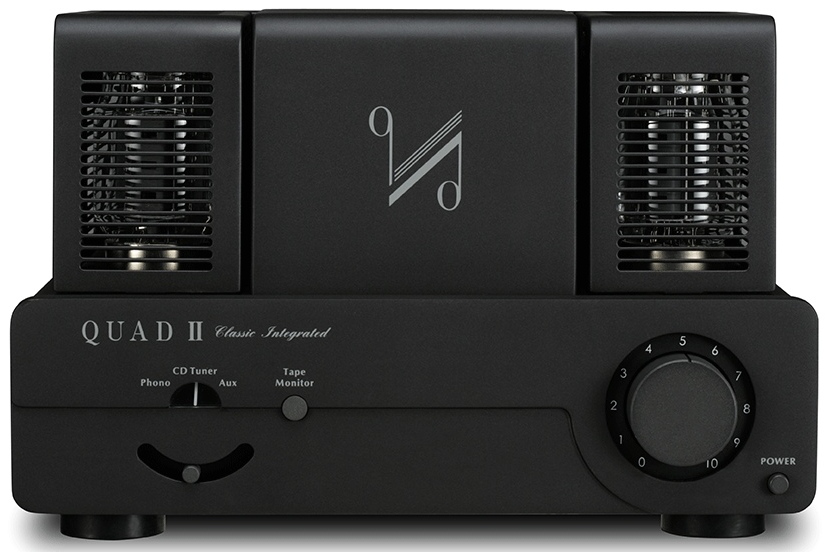

Quad II Classic  stereo eindversterker

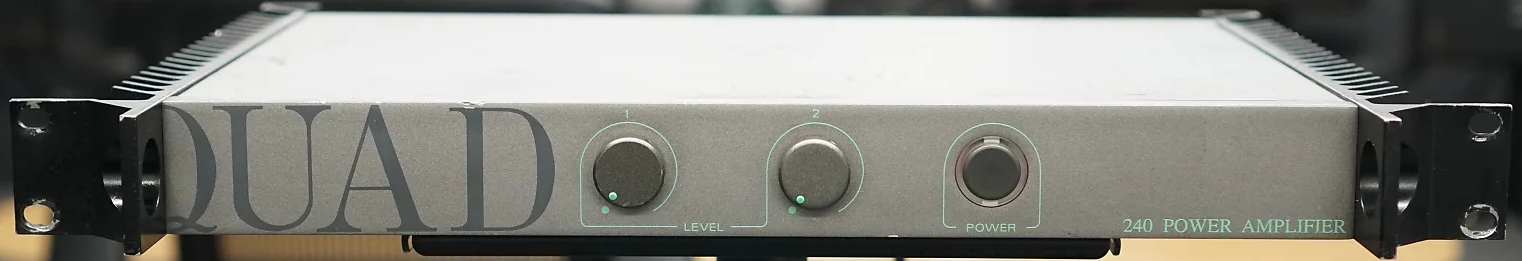

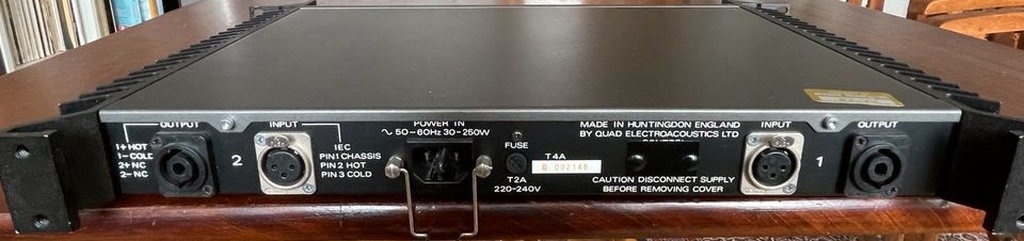

Quad 240  stereo eindversterker   1990-1997   180 units   het broertje/zusje van de 306 voor professioneel gebruik.

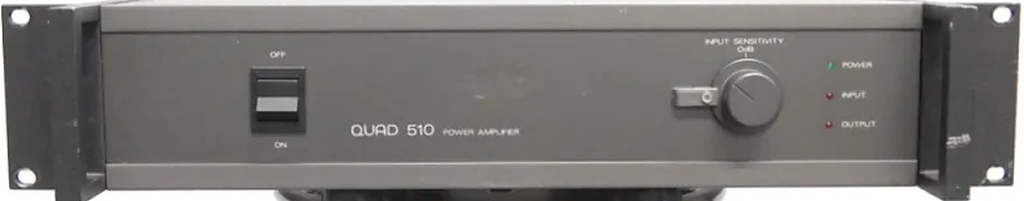

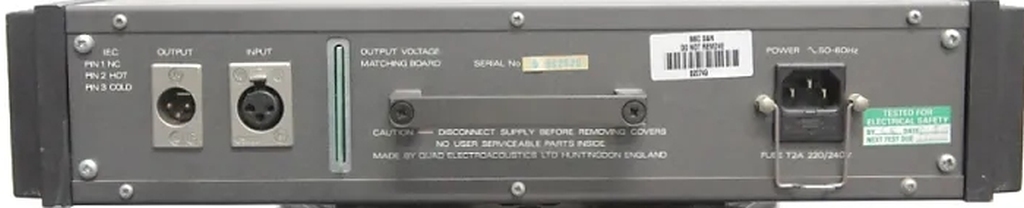

Quad 510  mono eindversterker   1984-1989   3200 units.

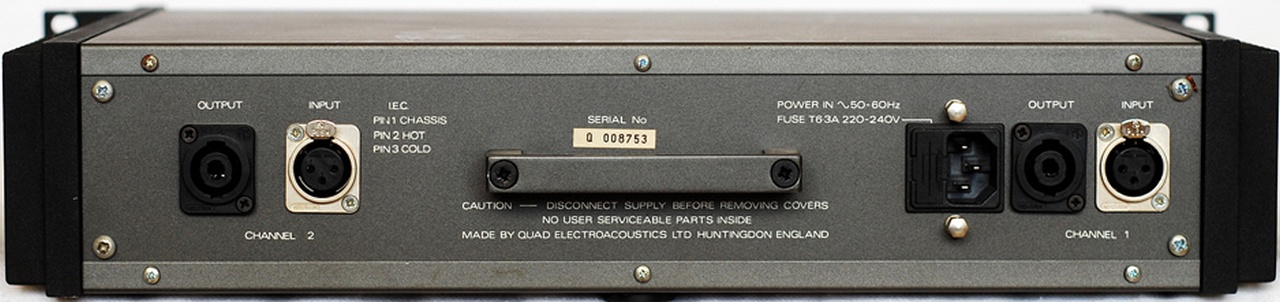

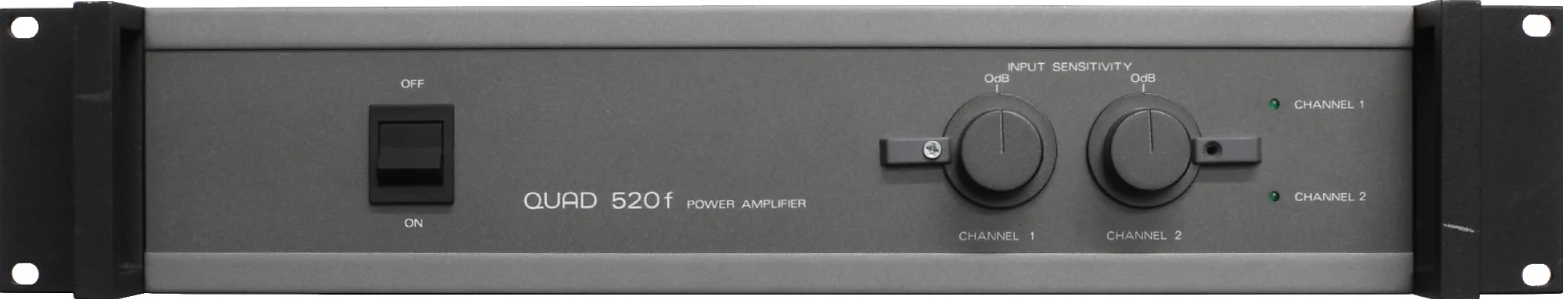

Quad 520f  stereo eindversterker

De 520 is de voorloper van de 606-technologie, deze wordt in de 520f gebruikt, het verschil tussen een 520(f) en de 606 is twee transistoren minder in de eindtrap, verder is de schakeling gelijk. De 510 is weer een mono-versterker met een uitgangstrafo als opvolger van de 50E. Hoewel op een gegeven moment van de 520f-schakeling gebruik werd gemaakt, is er nooit een 510f verschenen. De 240 is de pro uitvoering van de 306, zeer zeldzaam.
De 520f is een geprofessionaliseerde hybride variant van de Quad 306 en Quad 405-II. Alle modellen delen dezelfde 'stroomdumping'-technologie en de meeste bugs en ontwerpfouten van de originele 405 waren er al uit tegen de tijd dat ze aan de 520f toe waren.

Kijk op QUAD home voor nieuwere modellen zoals Revela, ERA-1, ESL, S-Series, Z-Series, Vena-Series, Artera, QII Series, Platina Series.

Current Dumping  303 - 405 - 405-2 - 306 - 606
Een kanttekening bij het principe van Current Dumping:  ik heb vele jaren gespeeld met de 405, de 405-2 en de 606 en hieruit blijkt dat ondanks de theorie er behoorlijke hoorbare verschillen zijn tussen deze versterkers. En dan nog de 306, wat een verkleinde 405 is - de 606 is een vergrote 405. Die kleine Quad 306 klinkt van deze reeks het beste, de 606 het minste.
Heel opvallend blijft dat de Quad 303 in alle versies - gereviseerd, dat wel - hoorbaar de betere versterker is en ook in verhouding de minste problemen kent.
Het Current Dumping principe werd door Quad nog lang gebruikt in hun eindversterkers, maar vanaf de Quad 99 is dat principe losgelaten. bron
