[Meetwaardeblokken - 08]     Measuring Blocks

In dit scherm kun u allerlei waarden bekijken die het Regelmodule, in real-time, aangeeft. Gebruik de + en de - om door de verschillende groepen te bladeren (000 - 255 bij de meeste Regelapparaten). Haak niet direct af als u een melding ziet in de trand van: "ERROR: Groep xxx Niet Aanwezig". De meeste 1996 en nieuwere ECU's gebruiken ook groepen boven de 200 maar er zitten vaak 'gaten' tussen de groepen.
U kunt ook direct een groep-nummer ingeven. Druk daarna op Go!

Meetwaardeblokken in verschillende Modules:

• 01 engine   benzine motoren (bron Ross-Tech).   ook als word-file beschikbaar, dank aan Eric-Jan
• 01 engine   diesel motoren (bron tdiclub.com).
• 08 Climatronic Module
• 17 Instrumenten Module
• 46 Comfort Module

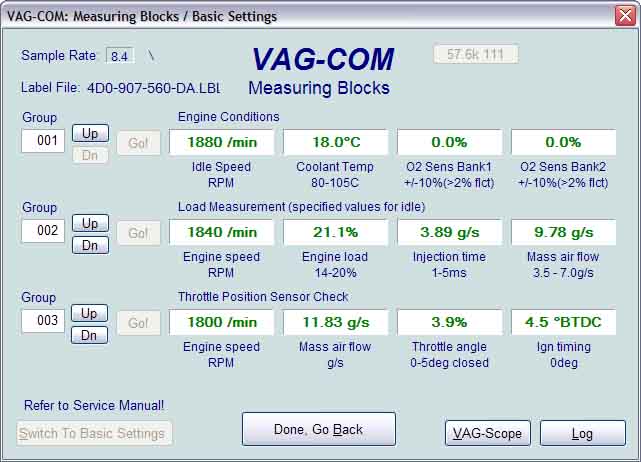

U kunt ook een log bestand maken van de data uit de meetwaarde blokken. Voor meer informatie, klik op de Log knop op het scherm hierboven.

Naar [Switch to Basis Settings] kan gebruikt worden om naar de Basic Settings te gaan van de groep die op dat moment wordt weergegeven. Doe dit alleen met een Werkplaatshandboek of andere documentatie erbij, waarin dit duidelijk wordt omschreven!
NB: Meerdere groepen zijn niet toegestaan in Basic Settings. De [Switch to Basic Settings] knop is met opzet grijs als meer groepen tegelijk open staan in de tweede en derde rij. Om een groep te stoppen, klik in het venster met het groep nummer (alsof u een nieuw nummer zou willen ingeven).

De data gepresenteerd in de Meetwaardeblokken Groep verschilt heel erg van Regelmodule tot Regelmodule en tussen verschillende modellen en jaren. Sommige groepen zijn gedocumenteerd in Werkplaats-handboeken, maar velen ook niet. Voel u vrij om door alle Regelapparaten in de auto te bladeren door gebruik te maken van deze functie. Je kunt met de Meetwaardeblokken functie niets kapot maken!
In elk geval zal VAG-COM proberen betekenis te geven aan de data die uit het Regelmodule komt en zal eenheden, zoals graden C, km/h, etc. toevoegen.
NB: Group 000 en iedere andere groep die 10 i.p.v. 4 groepen aangeven, zijn uitzonderingen. Bij deze uitzonderingen kunnen geen eenheden worden weergegeven. Het regelmodule geeft nl geen "Data Type" van deze blokken. Groepen van dit type kunnen alleen in de bovenste rij van het scherm weergegeven worden.

Label Files
VAG-COM probeert ook zoveel mogelijk uit te leggen wat de data betekent. Helaas is de "Data Type" informatie, die uit het Regelmodule komt, niet zo precies. Bij voorbeeld: VAG-COM kan uitmaken dat een bepaald veld een Temperatuur aangeeft, maar de data van het Regelmodule vertelt er niet bij of het de temperatuur van de koelvloeistof is, of de temperatuur van de inlaat-lucht.
Om verwarring te verminderen, ondersteunt VAG-COM nu Label Files en geeft de naam van de Label File aan.
Wanneer een Label File voor het regelmodule dat u uitleest niet bestaat, probeert VAG-COM op basis van bekende gegevens toch een omschrijving te geven voor de verschilende data typen. De VAG-1551 en 1552 scan-tools van de dealer geven deze omschrijvingen niet, zij tonen slechts de waarden in de display velden!

Achtergrondinformatie:
Als je naar Measuring Blocks gaat, dan zoekt VAG-COM eerst naar een file genaamd TEST-xx.LBL waar xx het adres van de controller is (01 voor Engine, 03 voor ABS, 15 voor Airbags, etc). Dat zoeken doet ie in de subdirectory/map 'Labels'. Als die file wordt gevonden dan wordt ie geladen. Als de file TEXT-xx.LBL niet wordt gevonden, dan gaat VAG-COM op zoek naar een file genaamd XXX-XXX-XXX-XX.LBL waar XXX-XXX-XXX-XX het volledige onderdeelnummer is voor de controller, inclusief de letters van het achtervoegsel. Als die file niet wordt gevonden dan gaat VAG-COM op zoek naar een file genaamd XXX-XXX-XXX.LBL waar XXX-XXX-XXX het VAG onderdeelnummer is voor de controller, minus de letters van het achtervoegsel. Je kunt het VAG onderdeelnummer van de Regelmodule vinden op het Open Controller Screen, het zijn drie groepen van drie posities gescheiden door streepjes om de leesbaarheid te bevorderen. Als geen van al deze files wordt gevonden dan zal VAG-COM werken als tevoren en uitgaan van default labels welke een "best guess" zijn gebaseerd op het soort gegevens in het desbetreffende veld. In sommige gevallen kunnen verschillende types motoren dezelfde basic part nummer gebruiken. In dergelijke gevallen maakt VAG-COM gebruik van Label File Redirection.

Ross-Tech heeft een file genaamd TEMPLATE.LBL gemaakt welke uitleg en demonstratie geeft over het file-format. Deze file staat in de map VAG-COM/Labels. Als je 'm hernoemt tot TEST-01.LBL, dan wordt ie geladen als je de Measuring Blocks functie gebruikt in de module Engine. Doe dit aub als je vragen hebt over het file-format.

Hier staan een heleboel meetwaarden die kunnen worden uitgelezen.

Doe mee als een module geen labelfile kan vinden!     bron
Sinds versie 505.1 ondersteunt VAG-COM 'Control Module Maps'. Deze functie scant alle 255 mogelijke meetwaardeblokken en/of adaptation kanalen in de ECU en schrijft een 'map' file. Deze 'map' files zijn behulpzaam bij het maken van nieuwe labelfiles of bij het maken van een 'snapshot' van alle mogelijke data in een ECU.
- PLA files zijn Adaptation Maps.
- PLB files zijn Meetwaardeblokken Maps

Hoe kan ik helpen als voor een module geen labelfile bekend is?
Ross-Tech werkt doorlopend aan het verbeteren en uitbreiden van labelfiles. Daarom ontvangen we graag map-files van modules die nieuw, of ongedocumenteerd of incompleet zijn. Die 'map' files vind je in de /Logs/ folder. Stuur ze ajb, samen met de file van de Auto-Scan, naar Sebastian at Ross-Tech dot com.

Om dergelijk 'map' files te maken, doe het volgende:
(vanaf versie 510)
- [Applications] - [Controller Channels Map] - Address XX (voer het adres in van de module waar geen labelfiles voor is, bv. 01 voor Engine)
- Function: Meas.Blocks/Adaptation
- Output: Pre-Label File
- [Start]

(vanaf versie 710 kan de Auto-Scan automatisch alle ongedocumenteerde modules (Labels: None) doorlopen en de 'map' files aanmaken)
- [Options]
- Debug Level: 2
- [Apply]
- [Auto-Scan]
- [Select Chassis Type]
- [Start]

Download de recentste Label Files

1. beschikbaar bij Ross-Tech
• download de laatste beta versie.
• start die .exe en doorloop de procedure, maar haal het vinkje weg bij 'Install USB driver Now'.
• delete de directory met labelfiles in jouw huidige VAG-COM en verhuis de directory met de labelfiles van deze beta versie.

Debug
In de nieuwste versies van VAG-COM staan de gebruikte labelfiles netjes vermeld in een AutoScan. Bij oudere versies is dat niet het geval. Wil je dan weten welke labelfiles er allemaal in gebruik zijn voor jouw auto, ga dan naar het Options scherm en zet daar 'debug output level' op 1. Maak een AutoScan en je ziet bij elke Module welke labelfile daarbij in gebruik is. Als je VAG-COM afsluit wordt debug automatisch weer op nul gezet.

Waar vind ik de gewenste gegevens?
Regelmatig komt het voor dat iemand de gegevens van een bepaalde sensor wil uitlezen in de Meetwaardeblokken, maar niet weet in welke groep dat te vinden is.

Tip 1:

1. ga naar de module waarvan je iets wilt weten,
2. ga naar de Meetwaardeblokken en spit alle groepen 1-voor-1 door.

1. ga naar de module waarvan je iets wilt weten,
2. ga naar de Meetwaardeblokken en schrijf de naam van de gebruikte labelfile op
3. sluit VAG-COM af en ga naar de directory waar de labelfiles staan
4. open de genoemde labelfile met een ascii editor (bv. Notepad)
5. spit die labelfile helemaal door op zoek naar de gegevens die je nodig hebt
6. als je het gevonden hebt dan staat daar ook het nummer van de groep bij.
