Zonnepanelen

Zonnepanelen zijn een fantastische uitvinding  die je in staat stelt vele dagen onafhankelijk van walstroom te zijn. Maar om de accu echt vol te krijgen is er maar één middel: minimaal twee dagen aan de walstroom. Doe dat dus regelmatig (eens per 2-3 weken). Da's goed voor (de levensduur van) de accu. Check regelmatig het voltage van de huishoudaccu, dat mag niet onder de 12.0 Volt komen.

Zonnepanelen zijn niet zalig makend.  Wie veel op pad is met zijn camper krijgt vroeger of later te maken met slecht weer (geheel bewolkt) wat langer duurt dan 3-4 dagen. Dat houden de huishoudaccu's niet vol. Oplossing:  óf aan de walstroom (camping?),  óf een aggregaat (de buren kijken boos, of ze vragen 'm te leen...),  óf een half uur rijden.
Een extra zonnepaneel plaatsen verhelpt dit probleem niet, want gedurende die zonloze periode van 3-4 dagen worden je accu's niet opgeladen, hoeveel zonnepanelen je ook op het dak hebt liggen. Een extra zonnepaneel plaatsen heeft alleen zin als het huidige zonnepaneel onvoldoende levert voor de dagelijkse behoeften.

Hoeveel zonnepanelen heb ik nodig?
Dat hangt er natuurlijk vanaf hoeveel stroom je gebruikt. Televisie de hele dag aan, binnenverlichting halogeen lampen nog niet vervangen door led, laptop permanent aan de lader, tablet's, 'dikke' stereoinstallatie de hele dag aan, magnetron, oven, föhn, Senseo, dan heb je niet genoeg aan een 125 W zonnepaneel.
Er is maar één fatsoenlijke manier om er achter te komen hoeveel Watt zonnepaneel je nodig hebt: de huishoudaccu moet aan het eind van elke middag weer vol zijn. Als de camper af-fabriek niet voorzien is van een indicatie hoe vol de accu is, monteer dan een accumonitor, bv. de Victron BMV-600S (heeft w.s. al een opvolger).

Wij, 2 personen

wel

op 12 Volt:    led verlichting, SOG toiletontluchting, 1 laptop, tablet, ereader, telefoon, AA(A) batterijen, zaklamp.
op 230 Volt:    m.b.v de 350 Watt omvormer:  fototoestel, kruimeldief, tandenborstel, scheerapparaat, 1 laptop.
De fietsaccu's laden aan de huishoudaccu kan, maar je moet wel donders goed weten waar je mee bezig bent.

geen

Senseo, televisie, föhn, magnetron, afzuigkap, oven, mixer, radio

hebben voor onze dagelijkse stroom-behoefte genoeg aan een 125W zonnepaneel wat plat op het dak ligt. De koelkast werkt dan op gas.

In juli 2022 is het 'oude' 125 Watt zonnepaneel vervangen door 2 stuks van 115 Watt van PowerXtreme.

Plat op het dak   t.o.v.   Draaibaar
Een zonnepaneel levert maximaal vermogen als hij haaks op de zon staat. Lees voorgaande zin nog een keer en dan weet je waarom er draaibare systemen zijn. Ik heb nog nergens een onafhankelijk onderzoek kunnen vinden hoeveel efficiënter een draaibaar systeem is t.o.v. een vaste opstelling. Dat blijft dus voorlopig een ruwe schatting:  's zomers 2-3x efficiënter, 's winters 4-5x efficiënter. Klein detail:  een draaibaar systeem met een volginrichting is 3-4 zo duur als domweg plat op het dak. Waarbij je 'moet' onthouden dat de kosten voor een vaste opstelling voor 90% montagekosten zijn.

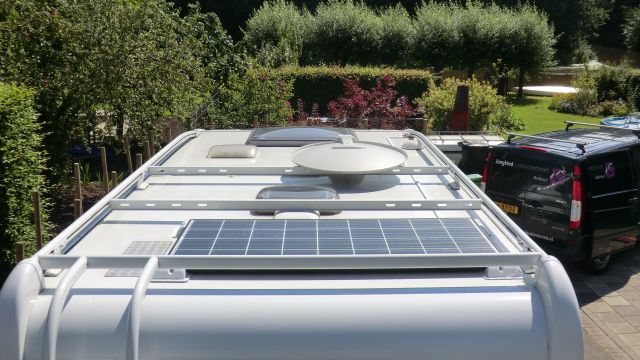

Klassiek  plat op het dak
Bij een klassieke (ouderwetse) opstelling ligt het zonnepaneel vast-gemonteerd plat op het dak. Helemaal niks mis mee. Voor een optimale stroom-opbrengst moet het paneel haaks op de zon staan en dat is bij deze opstelling nooit het geval.

Achterop de satellietschotel
Een draaibare installatie heb je toch al op het dak, dus het lijkt logisch het zonnepaneel daaraan te bevestigen. Een geïntegreerde GPS-ontvanger zorgt voor een 'volginrichting' zodat het paneel de hele dag haaks op de zon staat.

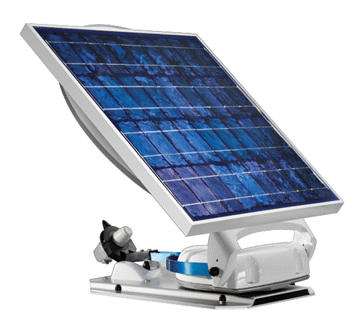

Deze foto is van de Oyster SamY Solar
Voordeel: optimale invalshoek dus optimale opbrengst.  Nadeel: niet bruikbaar bij > windkracht 4 Bft.

Op een eigen draaibare installatie
Een separate draaibare installatie heeft een paar voordelen, maar is in principe natuurlijke hetzelfde als het hierbovenstaande systeem. Ook hier zorgt een geïntegreerde GPS-ontvanger voor een 'volginrichting' zodat het paneel de hele dag haaks op de zon staat.
Deze foto is van de Oyster Sunmover
Voordeel: optimale invalshoek dus optimale opbrengst.  Nadeel: niet bruikbaar bij > windkracht 4 Bft.

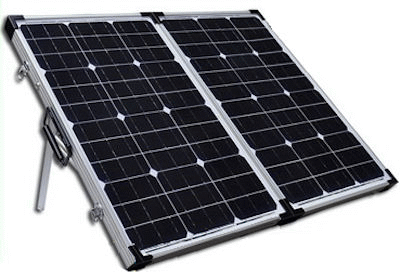

Portable
Opvouwbaar, meenemen in bijbehorende koffer, twee uitzetsteunen die in elke stand kunnen worden opgesteld. Google op 'folding solar panel'. link
Makkelijk, goedkoop, vraagt bergruimte, specifieke aansluiting nodig.

zonnepanelencamper.nl   en bij   relleumdesign.de

klik

MPPT lader

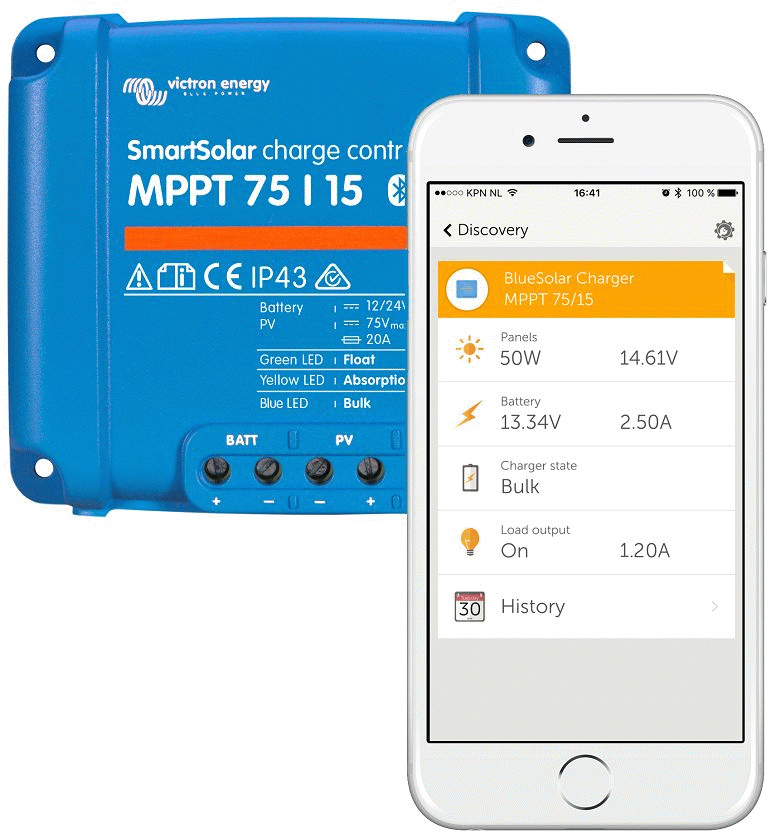

Een nieuwe ontwikkeling zijn de MPPT laders (Maximum Power Point Tracking). Met deze nieuwste en snelste technologie maximaliseert de MPPT regelaar de aangeboden energie, waardoor de accu optimaal wordt geladen, de levensduur wordt verlengd en laden met walstroom kan worden uitgesteld. De Victron SmartSolar-laders hebben ingebouwde Bluetooth, waarmee u de gegevens ook op uw telefoon kunt uitlezen via de VRM App. In vergelijking met PWM-laadcontrollers (Pulse Width Modulation) verbetert de MPPT-controller de energieopbrengst tot 30%. Die verbetering is vooral merkbaar onder wisselende lichtomstandigheden.
Verschil PWM en MPPT laadregelaar.

Hoeveel kan mijn 125 Wat zonnepaneel maximaal leveren in verschillende omstandigheden?
    onbewolkt - half bewolkt - geheel bewolkt   /   ochtend - middag - avond   /   voorjaar - zomer - herfst - winter   /   Noorwegen - Nederland - Spanje
Daar kom je maar op één manier achter: "meten is weten"  (als je tenminste weet wat je meet). Daarom zit er in onze camper een Volt- Ampère-meter (link naar de CBE PT542) in de bedrading tussen het zonnepaneel en de solar-lader.

Maak niet de denkfout dat het afgelezen Ampèrage het maximale is wat het zonnepaneel onder de huidige omstandigheden kan leveren. Het afgelezen Ampèrage is hoeveel er nú in de accu wordt bij geladen / waar de accu nú behoefte aan heeft.

Mijn 125 Watt zonnepaneel zie ik meestal bijladen met 1-5 A (ooit een keer 10 A, april Portugal, 13 uur). Maar het zonnepaneel kan best meer leveren op dat moment. Ik zou graag weten hoeveel er nú geladen zou worden wanneer er een halfvolle accu aan zou hangen. Chiquere laadregelaars kunnen dat zoals de Steca P2020 en de Sunware Fox 320 (met Sunware Fox-MD1 afstandsbediening). Maar om nu de solar-lader te vervangen alleen om die ene waarde te weten... Dat moet toch met een relatief eenvoudige schakeling te meten zijn.

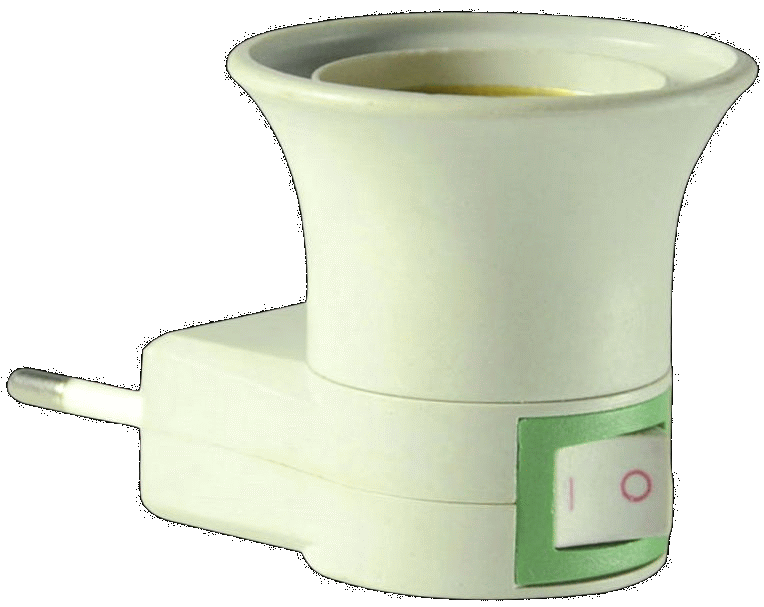

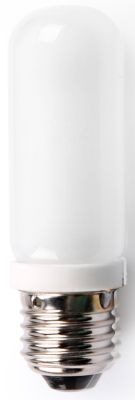

En dat kan natuurlijk:  hang er een verbruiker aan die circa 180 Watt (continu) nodig heeft (15 A bij 12 V;  0.8 A bij 230 V), dan wordt het zonnepaneel gedwongen maximaal te leveren. Schrijver dezes gebruikt daarvoor een 150 Watt lamp.


Hoeveel laadt ons zonnepaneel?
zonnepaneel    125 Watt;  plat op het dak
lader    Victron MPPT 75/15
accumonitor    Victron BMV-712-Smart
huishoudaccu    2x 100 Ah AGM

Altijd gemeten bij strak blauwe lucht.
Altijd gemeten als de camper horizontaal staat.
Altijd gemeten (accumonitor) als er meer Ampères uitgaan dan erin, zodat het zonnepaneel gedwongen wordt maximaal te leveren.

Lat 1 Lon 1 Datum  Zonnetijd 2   Locale tijd 2   Zonnehoogte 3   Ampère 4
 N 51.93°   E 6.07°   31-mei-2018   10.35 h     12.07 h    50.2°  6.8 A
 N 51.93°   E 6.07°   31-mei-2018   11.00 h     12.32 h    52.8°  6.9 A
 N 51.93°   E 6.07°   31-mei-2018   12.00 h     13.32 h    57.4°  7.0 A
 N 56.15°   W 3.33°   05-jun-2018   09.05 h     10.18 h    42.9°  4.8 A
 N 56.15°   W 3.33°   05-jun-2018   12.07 h     13.20 h    56.4°  6.0 A
 N 56.48°   W 2.81°   06-jun-2018   10.23 h     11.36 h    52.0°  6.0 A
 N 56.56°   W 2.58°   07-jun-2018   10.06 h     11.15 h    50.3°  5.4 A
 N 55.20°   W 1.55°   05-jul-2018   09.40 h     10.51 h    54.2°  5.0 A
 N 49.48°   E 0.77°   07-sep-2018   08.58 h     10.54 h    32.2°  4.2 A
 N 36.98°   W 6.53°   11-mrt-2019   11.42 h     13.18 h    49.2°  5.6 A
 N 36.98°   W 6.53°   12-mrt-2019   09.02 h     10.37 h    32.8°  3.6 A
 N 36.98°   W 6.53°   12-mrt-2019   09.22 h     10.57 h    35.5°  4.0 A
 N 36.98°   W 6.53°   12-mrt-2019   09.43 h     11.19 h    38.6°  4.3 A
 N 36.98°   W 6.53°   12-mrt-2019   11.00 h     12.35 h    47.4°  5.5 A
 N 36.98°   W 6.53°   12-mrt-2019   12.13 h     13.49 h    49.6°  5.7 A
 N 37.28°   W 8.24°   16-mrt-2019   11.22 h     12.04 h    50.0°  5.7 A
 N 37.28°   W 8.24°   16-mrt-2019   12.00 h     12.41 h    51.0°  5.9 A
 N 37.28°   W 8.24°   16-mrt-2019   13.45 h     14.24 h    44.3°  5.0 A
 N 37.12°   W 7.62°   25-mrt-2019   07.49 h     08.27 h    22.9°  2.1 A
 N 37.12°   W 7.62°   25-mrt-2019   07.55 h     08.34 h    24.1°  2.4 A
 N 37.12°   W 7.62°   25-mrt-2019   08.21 h     09.00 h    29.0°  3.0 A
 N 37.12°   W 7.62°   27-mrt-2019   07.01 h     07.38 h    14.0°  1.0 A
 N 37.12°   W 7.62°   27-mrt-2019   07.26 h     08.02 h    18.6°  1.4 A
 N 37.12°   W 7.62°   27-mrt-2019   07.56 h     08.32 h    24.4°  2.1 A
 N 37.12°   W 7.62°   27-mrt-2019   08.26 h     09.02 h    30.2°  3.0 A
 N 37.12°   W 7.62°   27-mrt-2019   09.32 h     10.08 h    41.7°  4.3 A
 N 37.12°   W 7.62°   27-mrt-2019   09.53 h     10.29 h    44.8°  4.7 A
 N 37.12°   W 7.62°   27-mrt-2019   10.21 h     10.56 h    48.7°  5.3 A
 N 37.15°   W 7.55°   29-mrt-2019   09.09 h     09.45 h    38.5°  3.9 A
 N 37.15°   W 7.55°   29-mrt-2019   10.01 h     10.36 h    46.7°  4.9 A
 N 37.15°   W 7.55°   30-mrt-2019   07.50 h     08.24 h    24.0°  1.9 A
 N 37.15°   W 7.55°   31-mrt-2019   07.54 h     09.29 h    25.2°  3.0 A
 N 37.15°   W 7.55°   31-mrt-2019   08.24 h     09.59 h    30.9°  4.0 A
 N 37.15°   W 7.55°   31-mrt-2019   08.54 h     10.29 h    36.4°  4.7 A
 N 37.15°   W 7.55°   01-apr-2019   06.32 h     08.06 h    9.2°  0.4 A
 N 37.15°   W 7.55°   01-apr-2019   06.41 h     08.15 h    11.0°  0.7 A
 N 37.15°   W 7.55°   01-apr-2019   06.46 h     08.20 h    12.1°  1.0 A
 N 37.15°   W 7.55°   01-apr-2019   07.01 h     08.36 h    15.1°  0.8 A
 N 37.15°   W 7.55°   01-apr-2019   07.11 h     08.45 h    16.9°  1.5 A
 N 37.15°   W 7.55°   01-apr-2019   07.18 h     08.52 h    18.3°  1.5 A
 N 37.15°   W 7.55°   01-apr-2019   07.32 h     09.06 h    21.0°  1.9 A
 N 37.15°   W 7.55°   01-apr-2019   07.55 h     09.30 h    25.7°  2.3 A
 N 37.15°   W 7.55°   01-apr-2019   08.21 h     09.56 h    30.7°  3.3 A
 N 37.15°   W 7.55°   01-apr-2019   08.46 h     10.20 h    35.1°  3.6 A
 N 37.15°   W 7.55°   01-apr-2019   09.32 h     11.06 h    43.1°  4.6 A
 N 37.15°   W 7.55°   02-apr-2019   05.41 h     07.15 h    00.0°  0.0 A
 N 37.15°   W 7.55°   02-apr-2019   05.59 h     07.33 h    03.0°  0.0 A
 N 37.15°   W 7.55°   02-apr-2019   06.15 h     07.49 h    06.3°  0.1 A
 N 37.15°   W 7.55°   02-apr-2019   06.34 h     08.08 h    09.8°  0.3 A
 N 37.15°   W 7.55°   02-apr-2019   06.54 h     08.28 h    13.8°  0.6 A
 N 37.15°   W 7.55°   02-apr-2019   07.10 h     08.44 h    16.9°  1.3 A
 N 37.56°   W 7.53°   05-apr-2019   10.26 h     11.58 h    52.5°  6.2 A
 N 51.94°   W 6.07°   17-jun-2019   11.59 h     12.36 h    61.5°  6.6 A
 N 50.99°   E 2.2°   11-jun-2022   12.00 h     14.00 h    64°  6.5 A

1 Coördinaten (lat - lon) = decimale graden,   Mapdatum = WGS84

2 Om 12.00 uur staat de zon meestal niet in zijn hoogste stand; er is zonnetijd en locale tijd.

3 De positie van een object aan de hemel wordt aangegeven door de twee coördinaten: azimut en elevatie.

4 Coördinaten, datum, zonnetijd, locale tijd en zonnehoogte zijn vaste gegevens. De laadstroom (Ampère) is de variabele (en staat dus op de Y-=as). De variatie in de laadstroom is begrijpelijk want de camper (dus het zonnepaneel) staat nooit 100% horizontaal, er ligt misschien een boomblad op het zonnepaneel, is het wel 100% strak blauw?

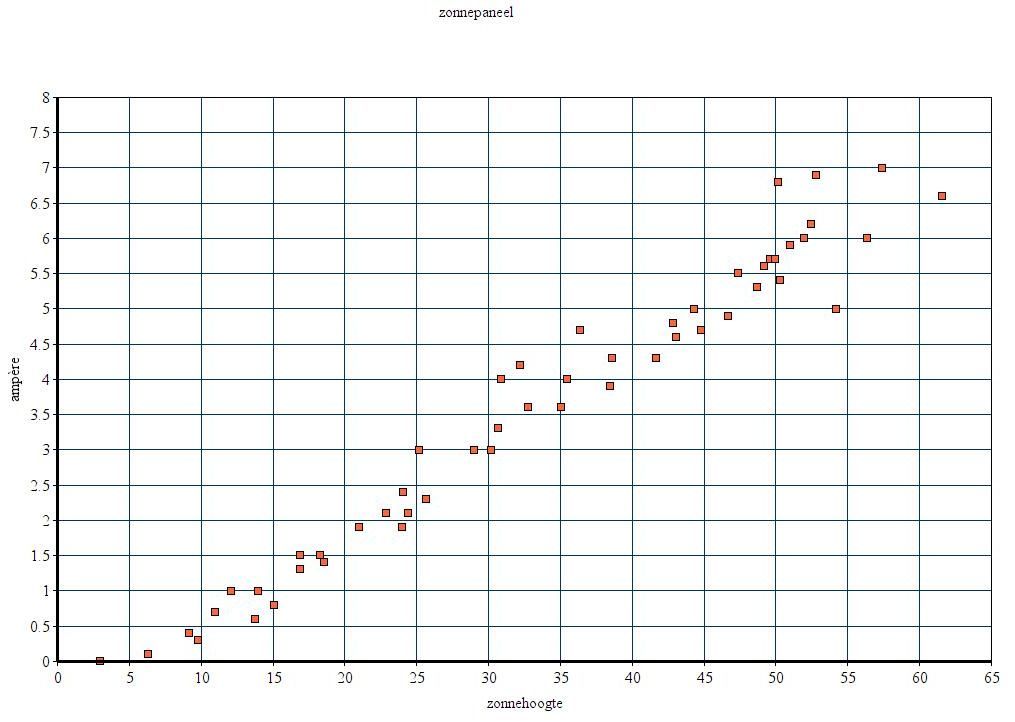

Grafiek gemaakt met grafiektool.nl

Daglicht - zonnepanelen
Sinds circa 2011 is er een nieuw woord: daglichtpanelen, geïntroduceerd door de firma Beaut. Aanbieders claimen dat deze panelen ook bij bewolking stroom opwekken. De hogere prijs suggereert een nieuw produkt, maar dat is niet zo. Speciaal slagvast solarglas, met een zeer laag ijzergehalte en hoge lichtdoorlatendheid en een speciale coating (Ethyleen Vinyl Acetaat) suggereren een betere prestatie. Maar normale kristallijne zonnepanelen hebben dezelfde specificaties. In gestandaardiseerde testomstandigheden blijken deze 'daglicht zonnepanelen' niet meer stroom te leveren dan 'gewone' zonnepanelen. Daglichtpanelen zijn dus gewoon zonnepanelen met een mooie naam. Het is een marketingtruuk om de onwetende consument te verleiden.
